縱樑式梯段和平台構造

此頁面在樓梯設定樹狀構造圖中顯示

• 如果梯段或者平台構造設定為僅縱樑，或
• 如果樓梯有使用縱樑的任何其他梯段構造

  參見選擇構造類型。

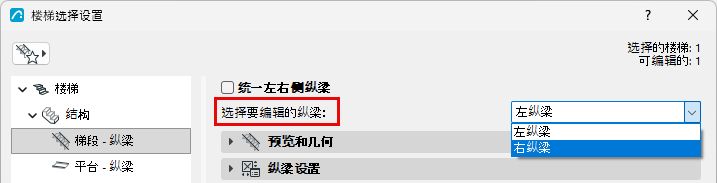

選擇要編輯的縱樑：

按設計需要，分別編輯左右縱樑。

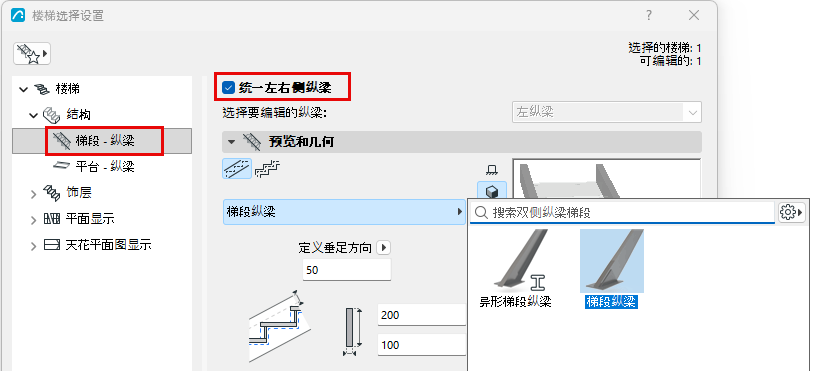

或者，選中 統一左右縱樑，對兩個縱樑應用相同設定。

注意:

• 必須分別設定梯段和平台的樑屬性。
• 連接處和尾端的設定也被囊括在“統一”設定的範疇。如果要使用同樣的縱樑，但連接處不同（例如，和平台的連接），那麼就不能勾選“統一”選項！





預覽和幾何

從彈出式對話框中選擇一個GDL組件作為縱樑。

參見使用 開放縱樑（樑式梯段構造）。

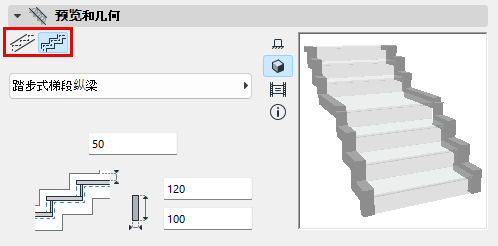

對於梯段縱樑：為縱樑選擇一種形狀，可為平面型或梯級型。

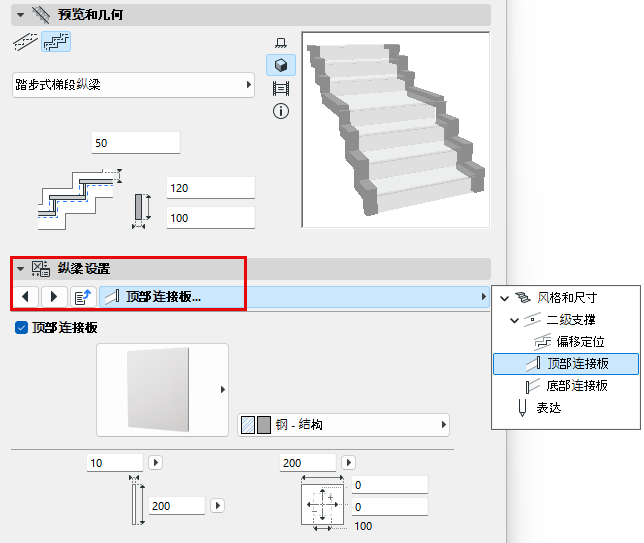

添加尾段板

尾段板可悲放置於樓梯頂部及/或底部（對於梯段樑），或在開始尾段及/或尾部尾段（對於平台縱樑）。

所選縱樑的設定在以下面板中。

將組件定義為核心層/飾面層/其他

在“設定”對話框的“表現”部分：將構件設定為核心層/飾面層/其他。（若要單獨設定各個部件，請取消勾選“統一的組件類型”。）

以此方式定義組件類型，使您能夠通過“複合層部分結構”控制其顯示狀態。例如，若要顯示純結構協調視圖，可將視圖的“複合層部分結構”設定為“僅核心層”。這將隱藏定義為“飾面層”或“其他”的樓梯組件。

基於三維模型的視圖（例如剖面圖）支持樓梯組件的“複合層部分結構顯示”。在平面圖和天花反射圖中，樓梯以符號形式顯示，不受“複合層部分結構顯示”的影響。

註： 對於截面組件，請在截面管理器中設定其類型。

截面縱樑：特殊選項

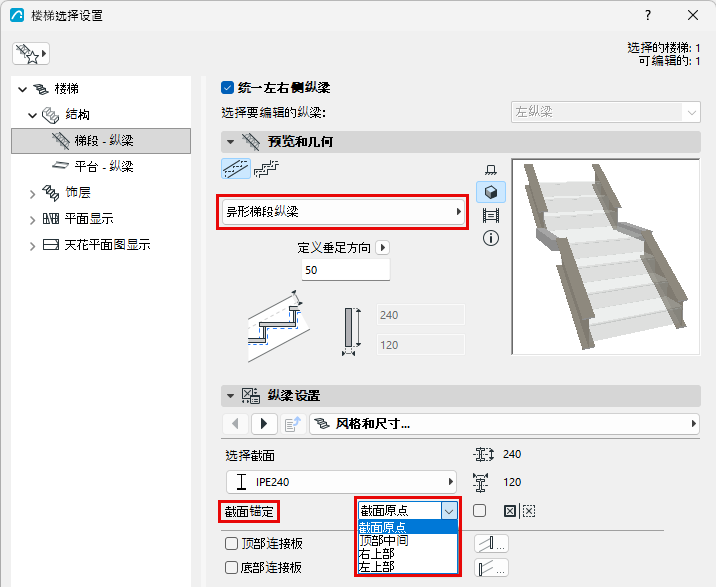

• 截面縱樑可以鏡射：例如，將鏡射Z狀截面縱樑放置與樓梯的兩側。





  Z-截面縱樑- 鏡射

• 使用彈出式對話框，調整截面的定位點（預設情況下，是指定義截面的原點）。
• 重要信佈息：如果截面原點作為定位點，確保截面原點在截面 頂部 ，以保證正確連接。(或者，在彈出式對話框中將定位點設為“頂部”選項之一。）





帶有縱樑的斜踏步

如果斜踏步樓梯在兩邊都使用縱樑，內側縱樑將無法自動遵循突然上升的樓梯幾何圖形。這種情況下，程序將斷開內側縱樑的連接，這樣，您就可以按需要進行手動調整。

(樓梯內側柱是一個單獨元素。)

1. 在3D視窗選擇樓梯並進入編輯模式。
2. 選擇斷開連接的縱樑的兩端，並使用編輯熱點將它們拖動到位置裡。









3. 現在，縱樑位置調整完畢。
