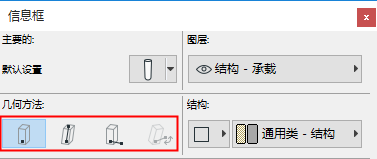

放置柱

簡單柱

點擊以放置柱（垂直或傾斜）。柱的軸將從平面圖垂直投影。

對於傾斜柱：參見建立傾斜柱。

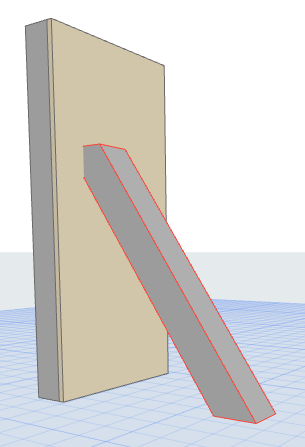

雙擊輸入柱

使用此選項可在輸入時自由定義柱傾斜。

不需要在輸入前定義傾斜角。

1. 點擊放置柱基。
2. 再次點擊以完成柱。

• 第二次點擊會定義柱的傾斜角度及（3D視窗中）高度。

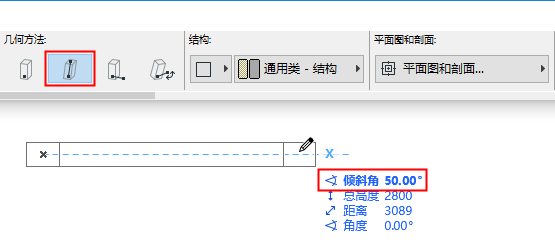

• 平面圖中，高度是固定的，可通過圖形方式定義傾斜角度（如跟蹤器中所示）。





• 可在3D視窗中捕捉現有元素，且/或點擊“切換”將輸入約束為編輯平面。

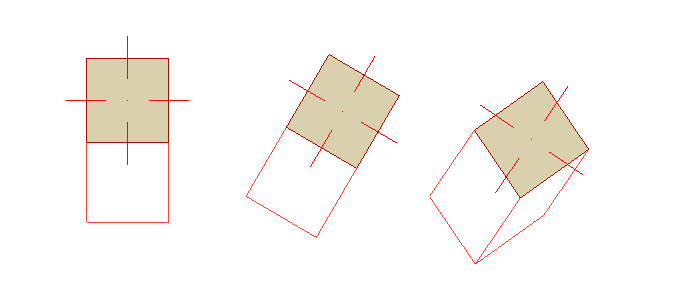

旋轉柱

1. 點擊放置柱基。
2. 再次點擊以定義旋轉角度。

傾斜和旋轉

僅傾斜柱。

1. 點擊放置柱基。
2. 再次點擊以定義旋轉角度。
3. 圍繞其傾斜軸旋轉，然後點擊以完成。
