柱工具設定：預覽和定位

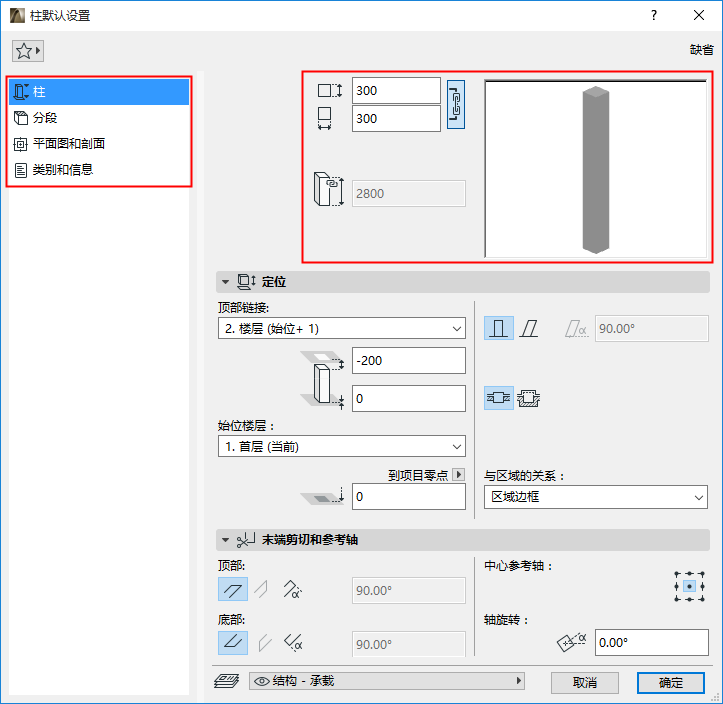

柱設定對話框分為五個頁面。

預覽 在所有頁面上均保持可見，且會反映設定修改。

使用左側的樹形構造在各頁面間導航：



核心寬度/高度

對於簡單（單一分段）柱，輸入核心的水平和垂直尺寸。

註： 對於具有矩形橫截面的柱，請使用關聯 圖標將它們約束為相同的值。

圓形柱輸入直徑。

柱高度

顯示柱的總高度。

  • 在此處設定非鏈接柱的高度。
  • 對於頂部鏈接柱：此字段是不可編輯的。柱高取決於下方“定位”面板中的設定。

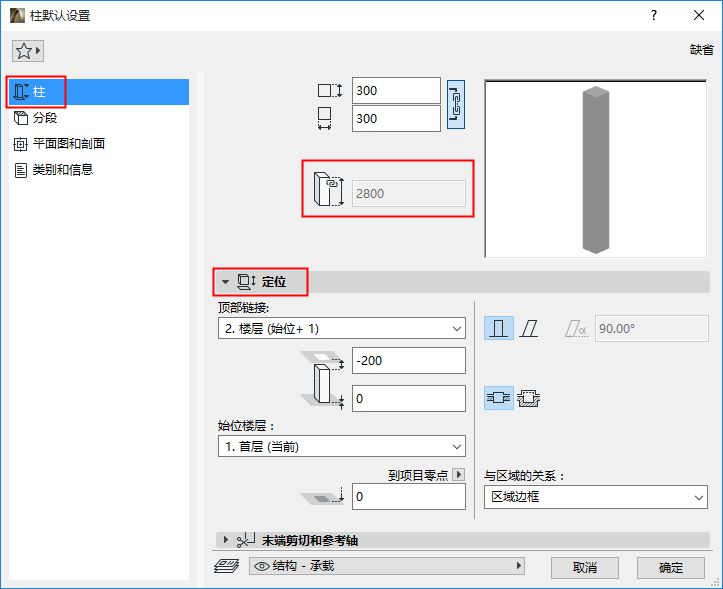

柱定位面板



在預設情況下：

  • 柱頂部被鏈接到向上一層
  • 始位樓層是當前樓層。

頂部鏈接

使用該控件以執行下列任一操作：

  • 相對於其始位樓層，以頂部鏈接柱（始位+1，始位+2等）

如果您稍後修改了專案中樓層的位置和高度，任何被鏈接柱的高度將自動跟隨。

  • 選擇 不鏈接 以變更為固定高度柱。在上方柱高度字段定位其高度。

從頂部鏈接樓層偏移

可將柱頂部從頂部鏈接樓層偏移 開來。

  • 該偏移值可以是正數、負數或0。
  • 如果柱沒有被頂部鏈接，該偏移區域不可用。

同樣可將柱底部沿兩個方向從始位樓層偏移 開來。

  • 柱高度值（柱設定的預覽部分中可見）受頂部和底部偏移（如果有）的影響。

始位樓層：

參見始位樓層。

底部標高 [到參考層]

計算柱參考線的當前標高，從參考層開始測量（預設情況下，此參考層為專案零點）。

如果需要，點擊彈出箭頭以變更參考層。

註： 參考層在選項 > 專案個性設定 > 層高和專案正北方向中定義。

關於層高的一般訊息，參見參考層個性設定。

註： 此為計算值而非鏈接。若更改參考層，柱的位置不會變動。

柱傾斜角度

參見建立傾斜柱。

包裹方法

參見柱和複合牆：包裹或不包裹。

與區域的關係

見這些主題：

計算區域面積和區域體積

與區域的關係
