欄杆組件設定 (頂部橫杆/扶手/下橫杆)

這個設定面板對欄杆中所有橫檔和扶手類構件都適用：上橫檔、扶手和下橫檔。

可設定參數，基於選擇的下橫檔組件（例如，內置截面）。

您必須為每個水平欄杆類型進行獨立的組件設定（上橫杆、扶手、下橫杆）。

確保在對應的組件設定對話框中設定您需要的欄杆組件（例如，要編輯扶手，使用扶手設定對話框中的下扶手組件設定）。

下橫檔2D符號類型

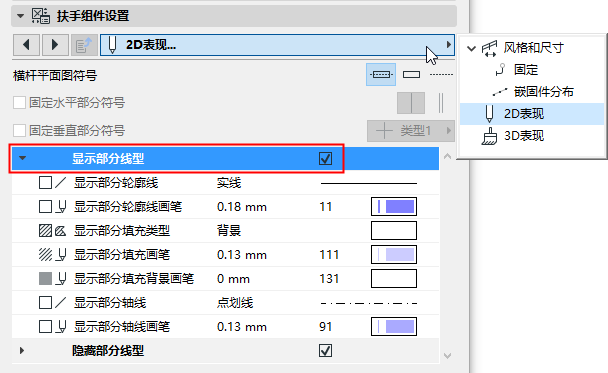

在橫檔和扶手組件設定的2D表示標籤頁面上選擇一種符號類型 。

橫檔和扶手組件2D符號顯示

設定橫檔和扶手組件的2D顯示，使用以下控制項（欄杆的可見和隱藏部分）。



顯示/隱藏下橫檔和扶手的2D符號

預設情況下，欄杆組件的可見性在文檔 > 模型視圖> 模型視圖選項> 欄杆選項中定義。

在欄杆設定中自定義欄杆符號可見性。((見 扶手平面圖符號組件 。)

固定設定

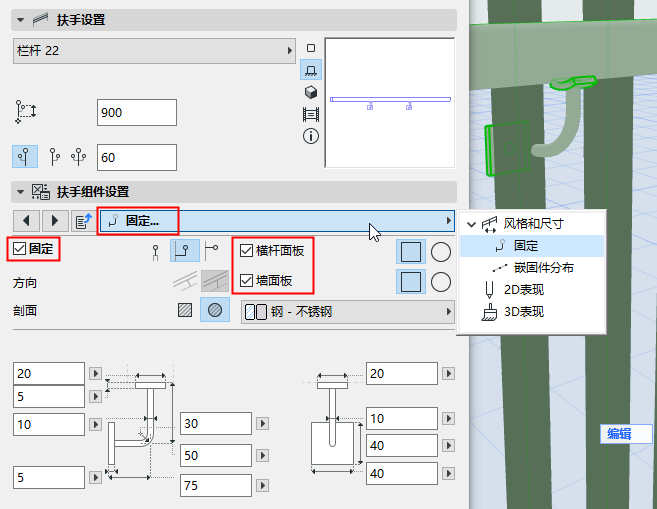

通過欄杆組件設定中的固定標籤頁以訪問設定，包括尺寸和建築材料。對於使用複雜截面的橫檔和扶手的固定件，例如，其固定件可以包含牆連接片和欄杆連接片或兩者都有。



兩岸固定件排佈

使用欄杆組件設定頁面中的固定件排佈標籤頁，以定義如何沿著下欄杆放置固定。

選擇一個排佈方法：

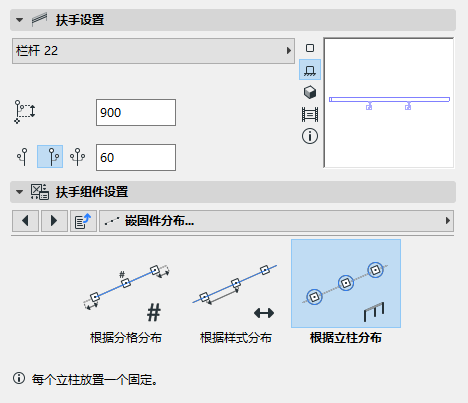

  • 按立柱分佈:為每一個立柱和內立柱放置一個固定件。

    FixingDistribution.png  PostInnerPost3D.png

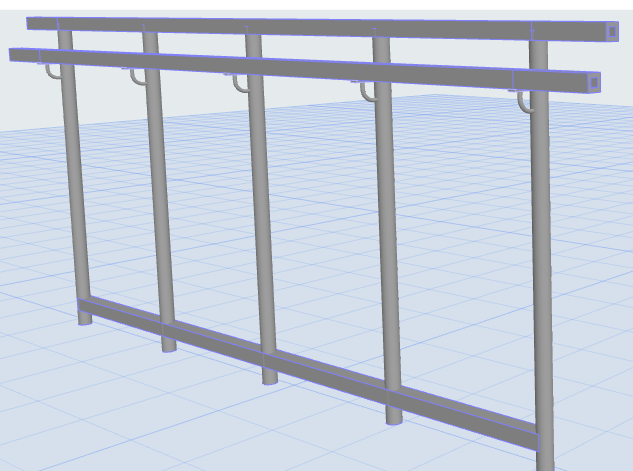

    立柱和內立柱上的扶手固定件

  • 按分段分佈
    • 在 排佈數量 區域中，輸入沿著單元長度排佈固定件的總數量。
    • 到末端的距離 ，第一個/最後一個固定件相對於欄杆末端的距離。
  • 按式樣分佈
    • 在您指定的樣式長度內均勻地排佈固定件
    • 選中自動排佈（最佳匹配），或
    • 選擇排佈固定件的一個起點。
      • 單元的起始段和末段
      • 單元的中心：在中心放置一個固定件，然後以設定的間隔排佈在每一側。
      • 單元的中心，最佳匹配：以設定的間隔排佈固定件，以便在單元長度上對稱。
      • 自定義位置：輸入起點（離單元起始段的距離）

        LayoutBySpacing.png LayoutBySpacing3D.png

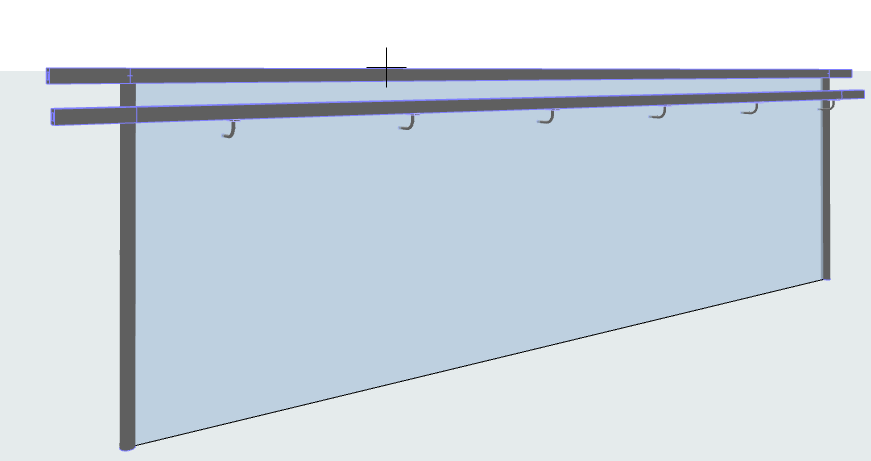

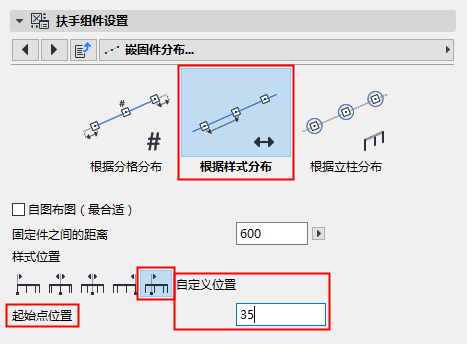

        均勻間隔的扶手固定件：從自定義位置開始位置開始
