立柱組件設定（立柱/內立柱/欄杆柱）

此面板對所有立柱類型的欄杆組件可用：立柱、內立柱和豎杆。

可用控制項取決於用戶選擇的立柱組件（例如，內置、截面、旋轉）。此處描述了某些關鍵控制參數。

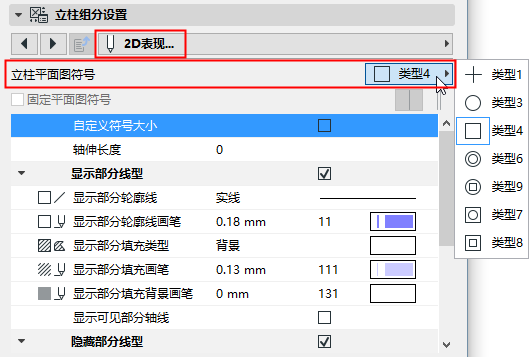

立柱2D符號類型

在立柱組件設定的2D表示標籤頁面上選擇一種符號類型 。

立柱2D符號顯示

為立柱組件設定2D顯示個性設定，使用以下控制項（欄杆的可見和隱藏部分）。

參見欄杆設定：幾何形狀和符號顯示

顯示/隱藏立柱的2D符號

預設情況下，2D視圖中的欄杆組件可見性在文檔> 模型視圖 > 模型視圖選項中定義。

在欄杆設定中自定義立柱符號可見性。((見 扶手平面圖符號組件 。)

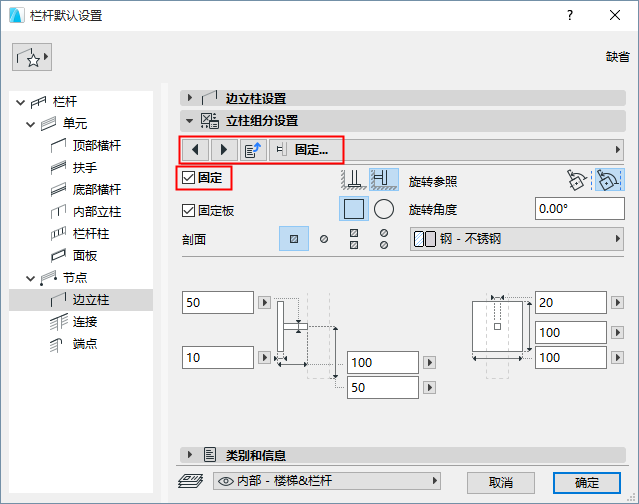

顯示 固定件

使用固定件選項，為立柱附加一個簡單的調整機構。點擊立柱組件設定的固定件設定標籤頁面上的 固定件 進行設定，包括尺寸、截面和建築材料。(您也可以開啟樣式和標註標籤頁面的固定件設定。)

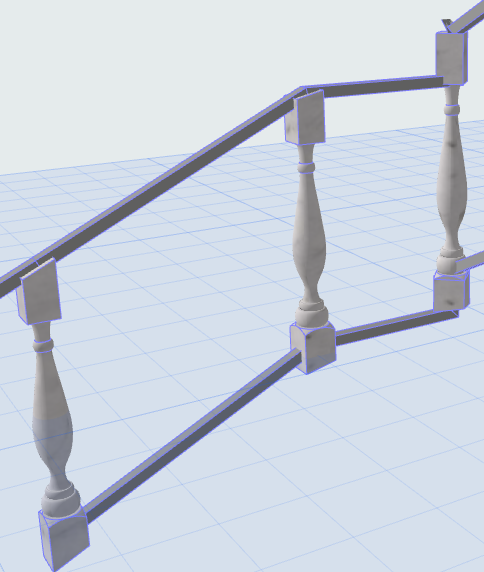

旋轉放樣立柱

對於旋轉放樣立柱，您有許多定製選項。查看預覽以瞭解。

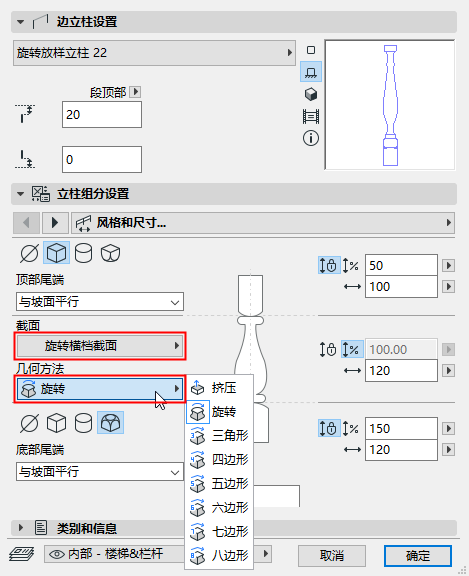

• 為旋轉放樣立柱選擇一個截面（中間截面）
• 選擇幾何圖形方法





• 根據所選的樣式對立柱添加頂部和底部部分

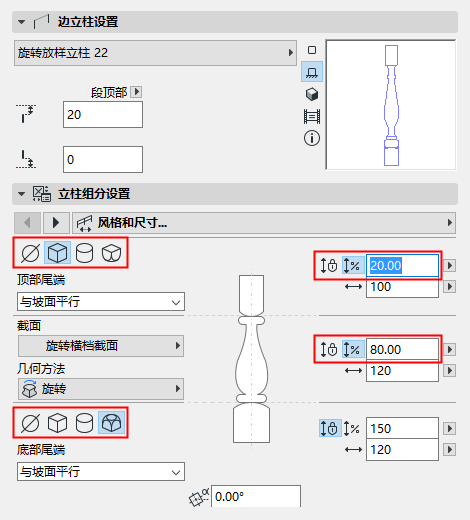

• 對於立柱的每一部分（頂部、中部、基座）：
• 為每一部分設定一個絕對高度，或
• 為一個或多個立柱部件（頂部、中部、及/或底部）點擊 拉伸 圖標通過一定的整體比例進行拉伸。（整個拉伸程度可達到100%。）
