建立多重分段柱

設定由複數分段組成的柱，並在它們之間配置可設定的“聯接”組件。

可使用設定對話或圖形交互來建立柱分段。兩種方法的詳情如下。

觀看視頻

注意:

  • 各分段都有自己的分類和屬性設定，以及自己的元素ID。不過，其類別定義（例如，更新狀態）繼承自元素層級。
  • 查找&選擇、標籤、訊息框和交互式元素預定字段可使用特定分段的數據

觀看視頻

使用柱設定

  1. 開啟柱設定，找到分段頁面。
  2. 點擊多重分段柱圖標。
  3. 點擊添加 以加入所有需要的分段。
    • “聯接”組件會自動添加至分段之間。
  4. 瀏覽構造列表以查看分段和聯接。單選或複選以進行編輯。
  5. 查看預覽。當前選中分段會在列表中高亮顯示。

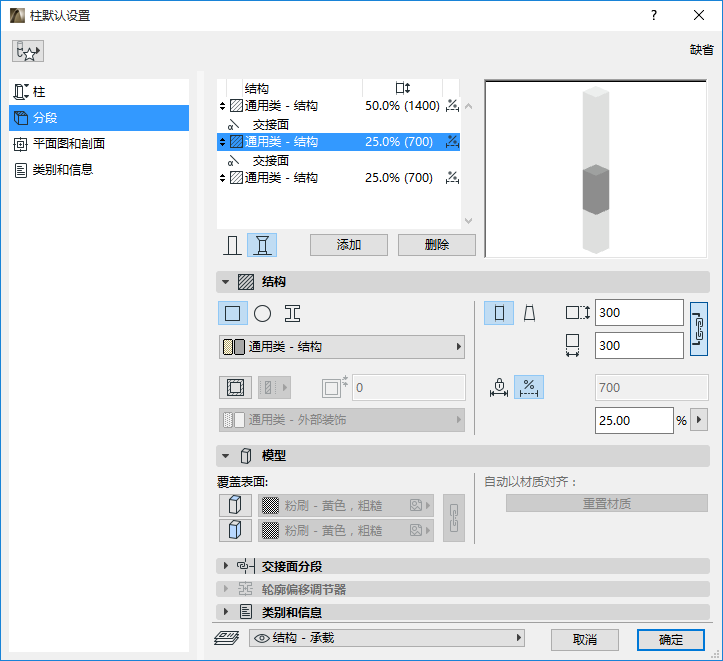

    圖 1. 多重分段柱

以圖形建立

  1. 在3D視窗中選擇柱。

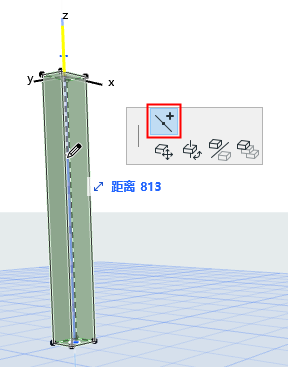

  2. 在立柱軸的浮動工具框裡選擇分段切分。

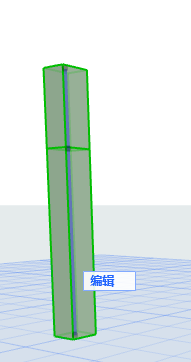

  3. 點擊立柱軸任意位置：柱從該點進行分段。根據需要重複該步驟以建立更多分段。


相關主題：

刪除柱或樑的分段
