平面圖上顯示洞口
使用洞口設定來微調平面圖上的洞口顯示,包括其符號、屬性和參考軸。

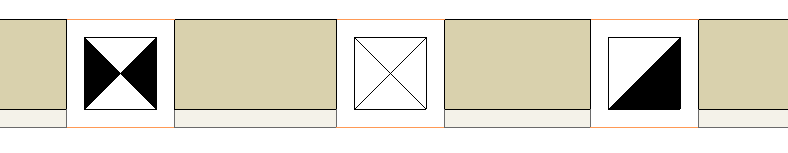

平面圖符號

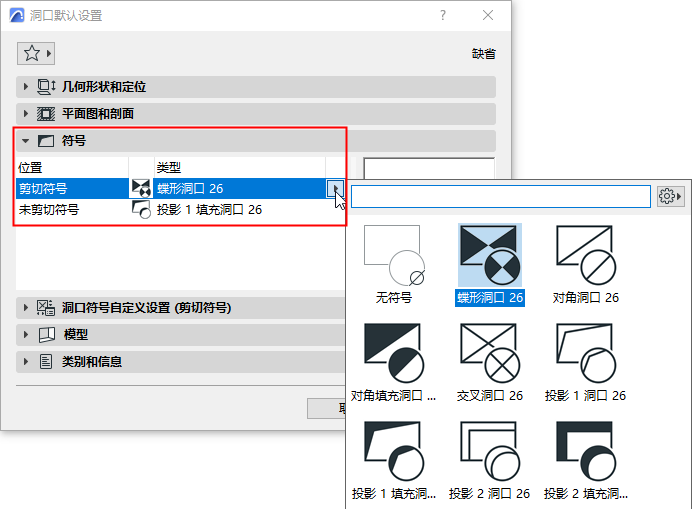

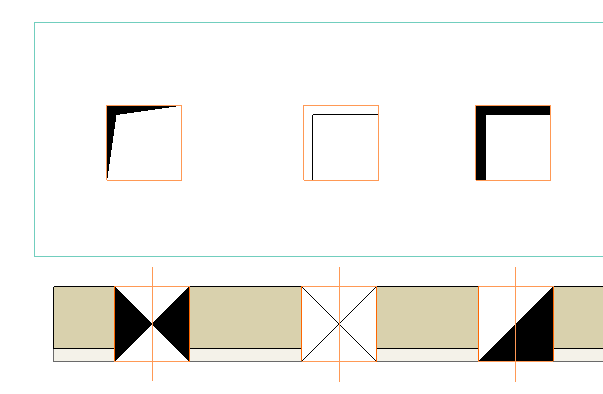

洞口可包含兩個平面圖符號:剪切和未剪切洞口各一個。使用洞口設定中的符號面板 來設定預設選項。

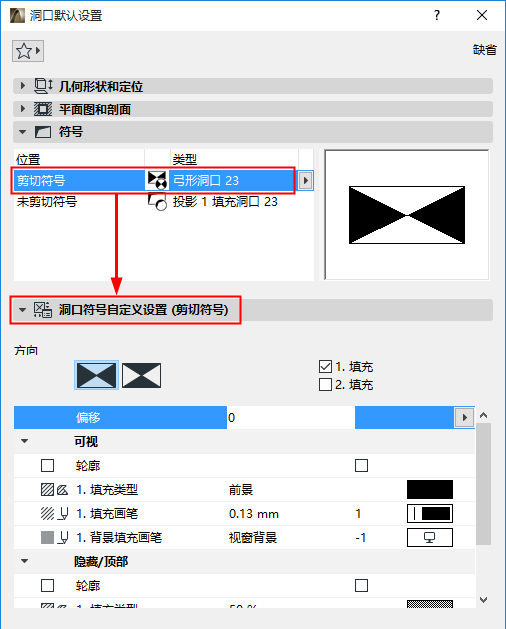

使用符號自定義設定面板來微調符號的首選項及符號的幾何首選項:



剪切元素中的洞口顯示

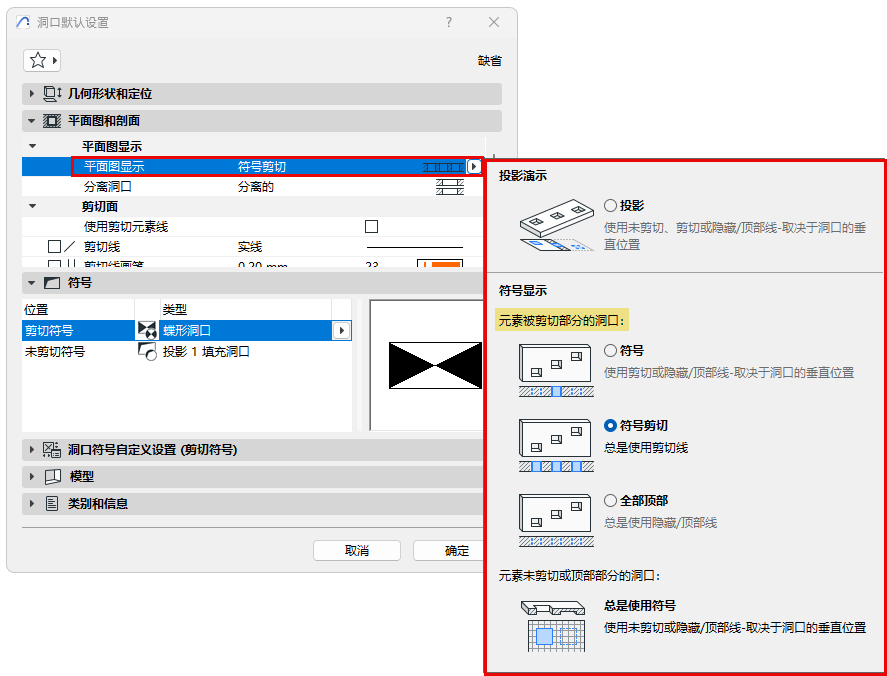

洞口設定中:使用平面圖顯示控件來顯示元素剪切部分的洞口。

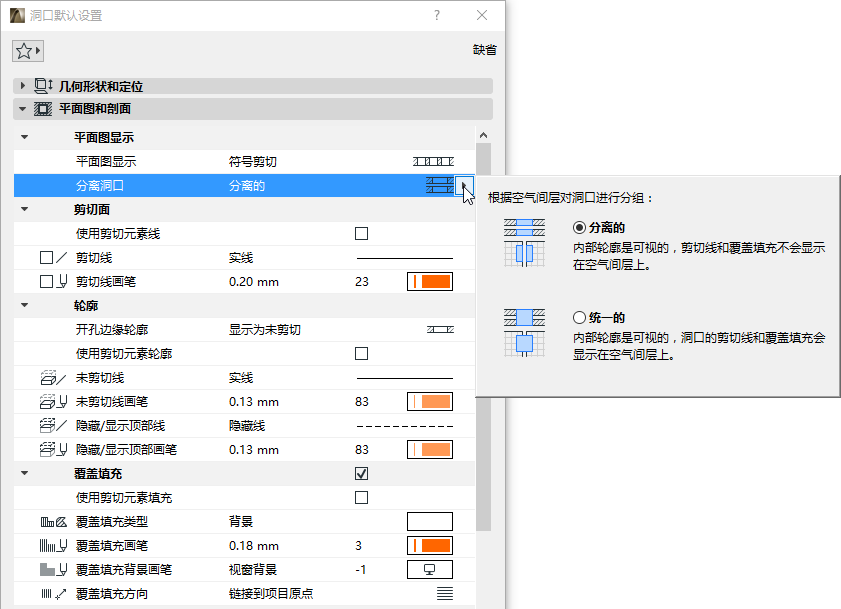

分離洞口:分離或統一

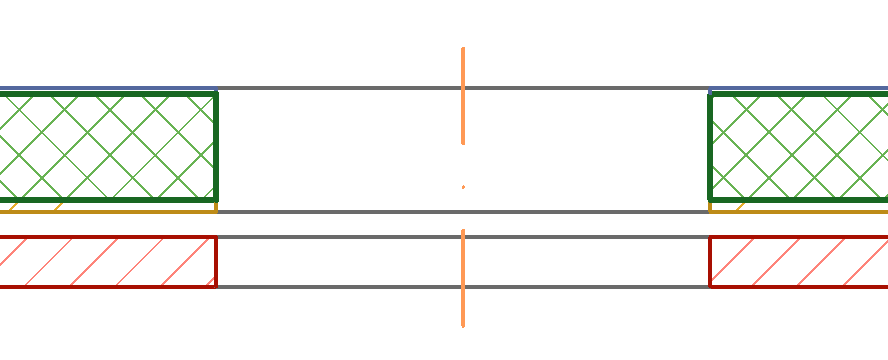

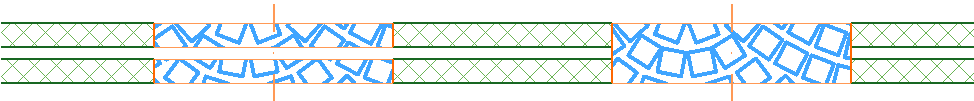

剪切通過複數元素或複合元素的洞口,會由空氣間層加以分離:

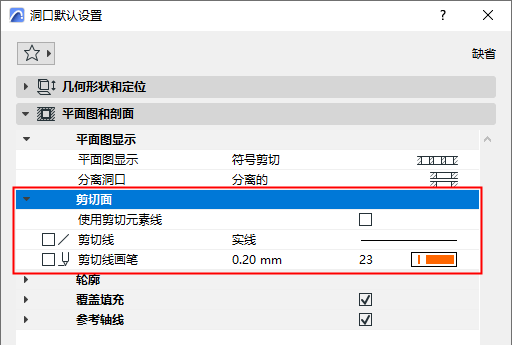

剪切面

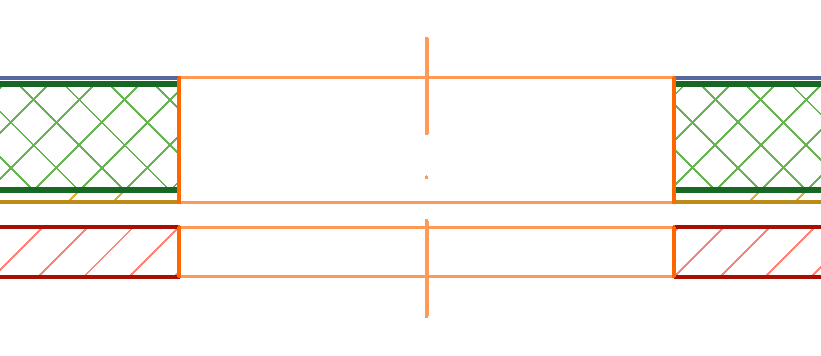

對於被洞口剪切的元素表面:勾選使用剪切元素線框。否則,會使用洞口自身的剪切線(在本對話框中定義)。



平面圖的洞口輪廓

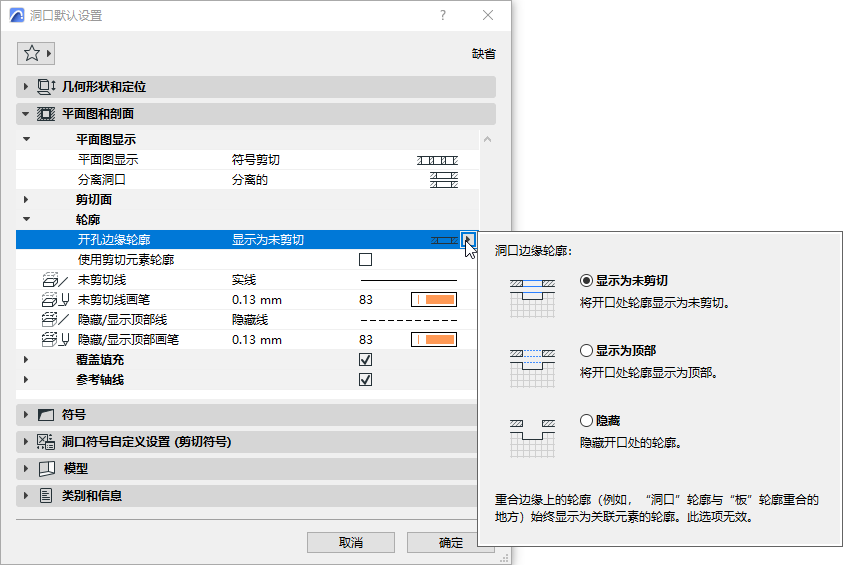

開邊口輪廓:

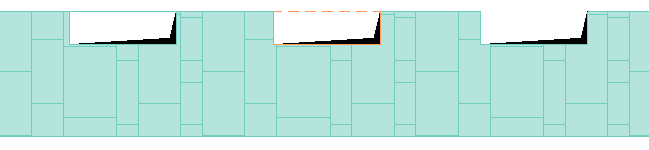

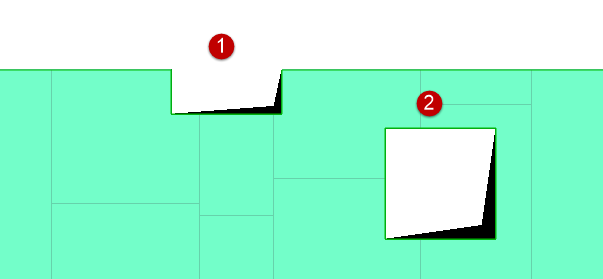

“開邊口”為不與任何其它元素相交,也不與其它元素的邊緣重合的洞口輪廓。

將這些開放邊顯示為未剪切、頂部 或 隱藏:



洞口輪廓
為未剪切和頂部輪廓定義屬性。可以使用剪切元素的輪廓.否則,會使用洞口自身的未剪切/頂部屬性(在本對話框中定義)。
洞口 覆蓋填充
參見分配覆蓋填充。

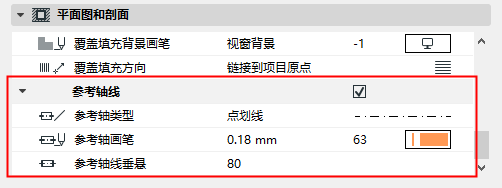

洞口 參考軸

使用這些控件來定義顯示在平面圖和截面中的洞口的參考軸。
