柱和其它元素

柱和牆

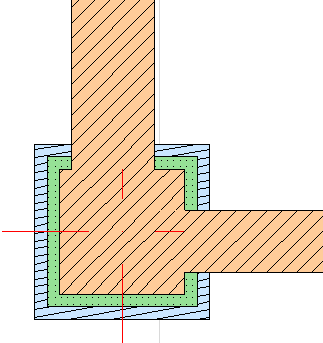

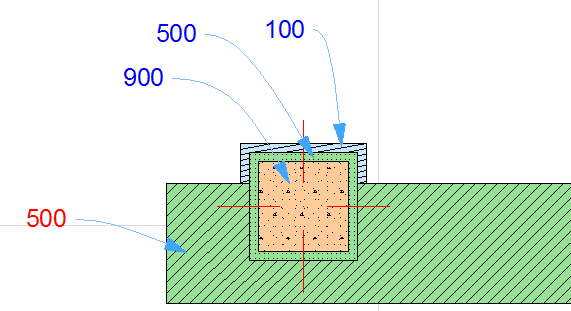

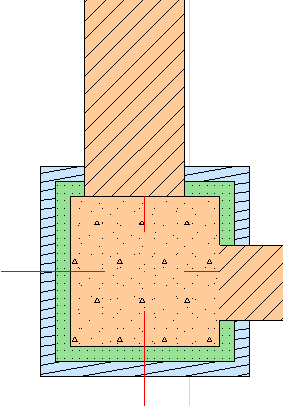

其交集的顯示將依賴建築材料的交叉優先級：以較高的數字為準。

• 如果兩個完全相同的建築材料相遇，分割線將隱藏。



  見元素交集。

柱和複合牆：包裹或不包裹

使用訊息框或柱設定對話框的包裹/不包裹圖標來確定柱與複合牆相交的方式。

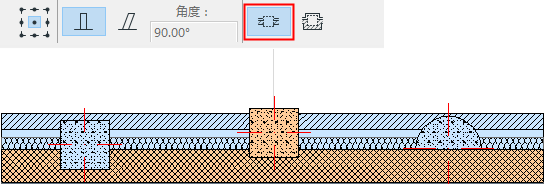

未包裹

未包裹（獨立式）柱不會改變牆壁的形狀 - 它們為自己切割了一個地方，獨立於所有牆面。

當牆複合層和柱的建築材料相互匹配的時候，它們之間的分割線被刪除。

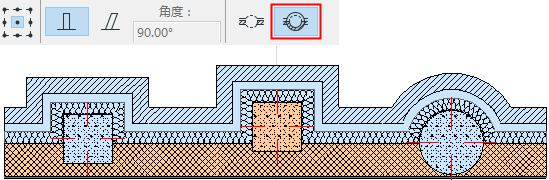

打包

包裹柱獨立於直線、垂直、複合牆的核心複合層。

其它（非核心）牆複合層包裹柱，因此把這個厚度加到柱上。

• 複合牆至少須有一個核心複合層和一個非核心複合層（包裹周圍）
• 柱必須與複合牆的核心複合層相交
  註： 對複合牆的核心複合層的定義在選項 > 元素屬性> 複合結構.
• “包裹”不 適用於：
• 傾斜、截面、變截面或多重分段的柱
• 飾面定義為“飾層”的柱(見 飾面結構：核心、飾層或其它 )
• 與曲面、傾斜或多邊形牆相交的柱
• 末端帶角度的柱

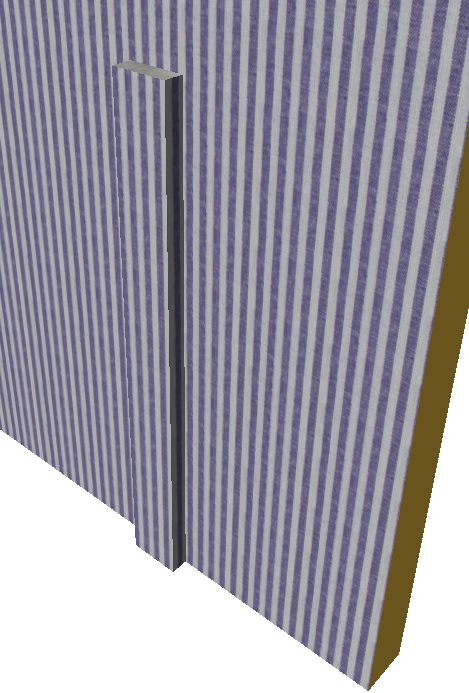

包裹柱的3D顯示

在３Ｄ視圖中，用包裹構造方法放置的柱，即使該牆不是複合牆，且沒有真正包裹柱所配置的牆複合層，也將繼承連接牆的表面。

未包裹的柱在3D中保留它們本身的表面。

相關主題：

柱可修剪到屋頂或殼體，

參見將元素修剪到屋頂或殼體。

可將牆修剪到單平面屋頂。

參見將元素修剪到單平面屋頂。

使用 調整元素到板 將 柱調整到一個或多個板的特定樓層，並位於其上及/或下。

參見調整元素到板。

對區域內的柱：

參見與區域的關係。
