平面圖和截面上的柱顯示

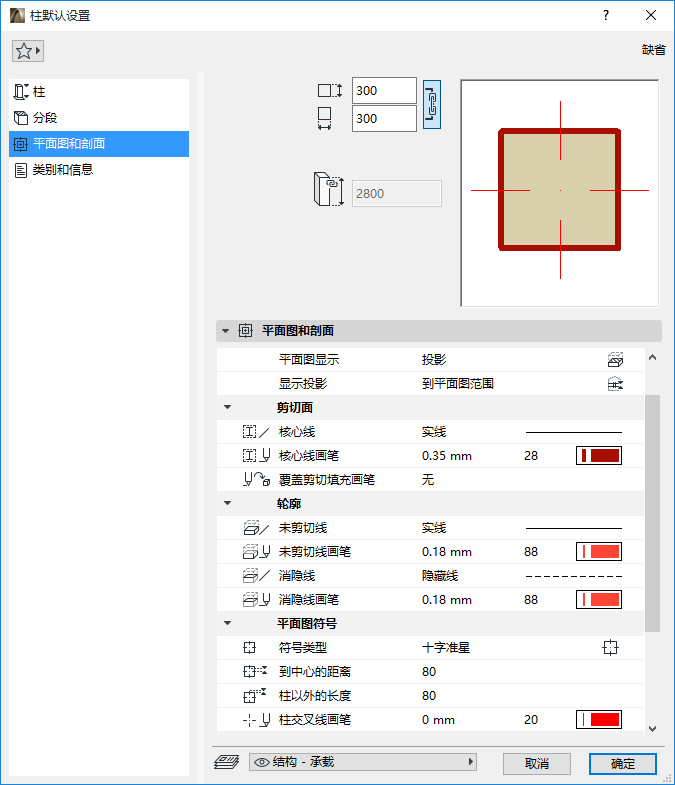

使用柱設定的平面圖和截面頁面。



參見在平面圖及剖面圖中顯示元素。

消隱線

定義消隱線的屬性。如果在“模型視圖選項”中加以開啟，則“消隱線”用於板下方的“柱”。

參見模型視圖結構元素的選項。

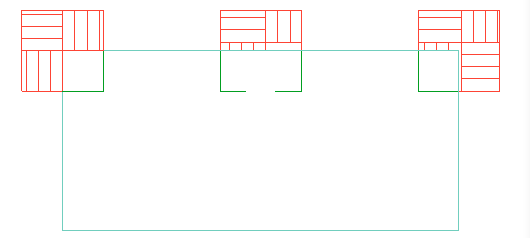

圖 1. 板下方的柱：使用消隱線

平面圖符號

符號類型：簡單、斜線、X或十字準心

註： 截面柱僅可使用簡單和十字準星符號，十字準星是柱軸的符號，並隨同柱橫截面一起旋轉。

十字準心有兩個額外設定：距中心距離 和 柱以外的長度

雖然十字準星是一個圖形符號，並且不是模型的一部分，但如果修改圖形的比例，十字準星將重新調整尺寸（與柱本身一起）。

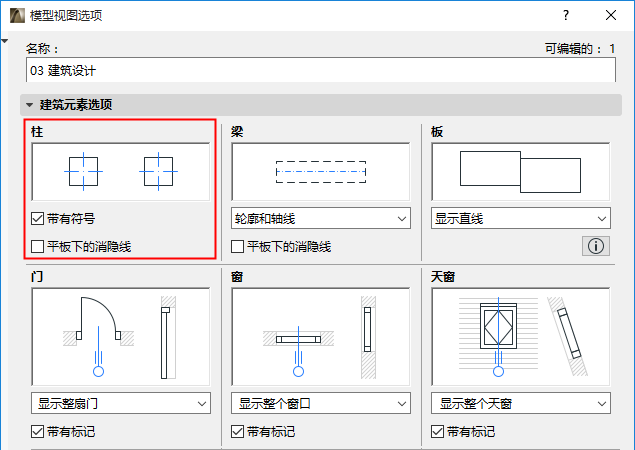

設定柱平面圖符號的顯示（開或關）可通過文檔 > 模型視圖 > 模型視圖選項。



覆蓋填充

參見分配覆蓋填充。

圖 2. 帶覆蓋填充的柱
圖 3. 帶覆蓋填充的傾斜柱（朝向：3D扭曲）
