放置樑

在放置樑之前，請轉到樑設定以調整其核心的幾何形狀、高度、定位和末端切面。

參見樑定位面板

請從訊息框中的四種幾何方法（輸入方法）裡選擇一種以放置樑。

單一樑

  1. 選擇單一樑方法，位於訊息框.
    註： 若採用繪製傾斜樑的手段，則只能使用單一樑方法。

  2. 點擊兩次以放置樑的兩個末端。

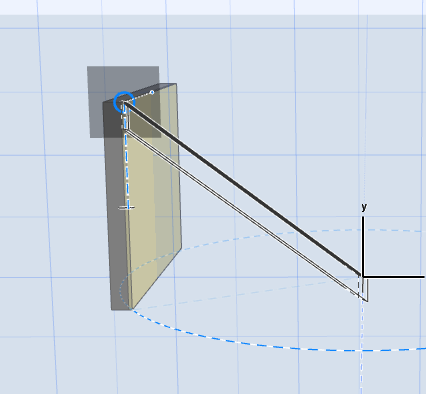

  3. 在3D視窗中：
    • 捕捉端點至現有元素
    • 點擊切換以約束輸入為編輯平台。

      註： 如果樑已經具有定義的傾斜角度（設定或訊息框中），無論約束如何，均優先則傾斜角度。

      對於傾斜樑：參見建立傾斜樑。

連續樑

  1. 連續樑方法的選擇位於訊息框。
  2. 點擊以連續放置連續樑的分段。


此輸入方法類似於建立連續牆。

參見建立牆鏈。

在3D視窗中：

  • 捕捉端點至現有元素
  • 點擊切換以約束輸入為編輯平台。

矩形/旋轉矩形樑

從矩形樑圖標的彈出視窗中選擇以下方法之一：


  • 點擊兩次以定義常規矩形樑的兩個相反角。
  • 對於旋轉的矩形，點擊兩次以定義矩形的一側，包括旋轉向量，然後再次拖動並點擊以完成。

水平曲樑



要建立一個水平曲樑，進行下列任一操作：

在訊息框中輸入曲樑



從三種曲面輸入方法中任選其一。這些方法類似於建立曲面牆。

參見建立曲面牆。

其它建立水平曲樑的方法

  • 將曲樑分段作為連續樑的一部分進行建立。
  • 在平面圖上選擇直樑，並使用浮動工具框命令進行彎曲，或使用切線加以編輯。

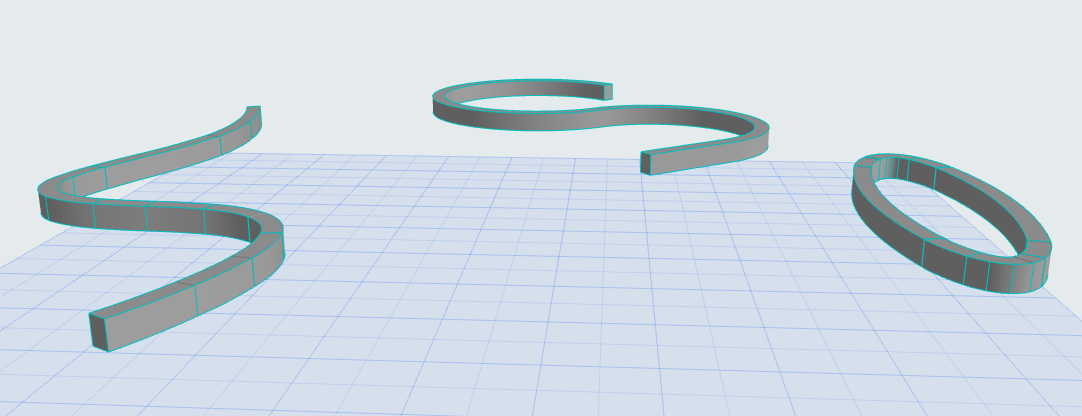

  • 魔術棒：使用魔術棒來追蹤曲面已繪製元素的 形狀。


觀看視頻

觀看視頻

相關主題：

垂直彎曲樑
