垂直彎曲樑

在3D或截面/立面視窗中：

  1. 選中樑

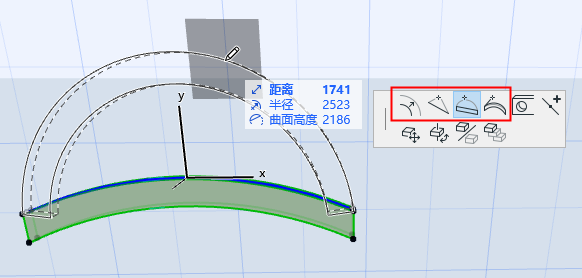

  2. 使用浮動工具框命令對邊進行垂直彎曲，或使用切線加以編輯。


樑的豎曲線自身無法彎曲。

給定樑無法在垂直和水平方向上同時彎曲。

  • 對於直樑：其曲線高度不能大於曲線半徑。
  • 對於傾斜樑：弧線的起點和末端點不可低於弧線原點

    BeamVerticalCurveMaxStraight.png    BeamVerticalCurveMax.png

  • 半徑拉伸命令同樣可用於垂直曲樑：

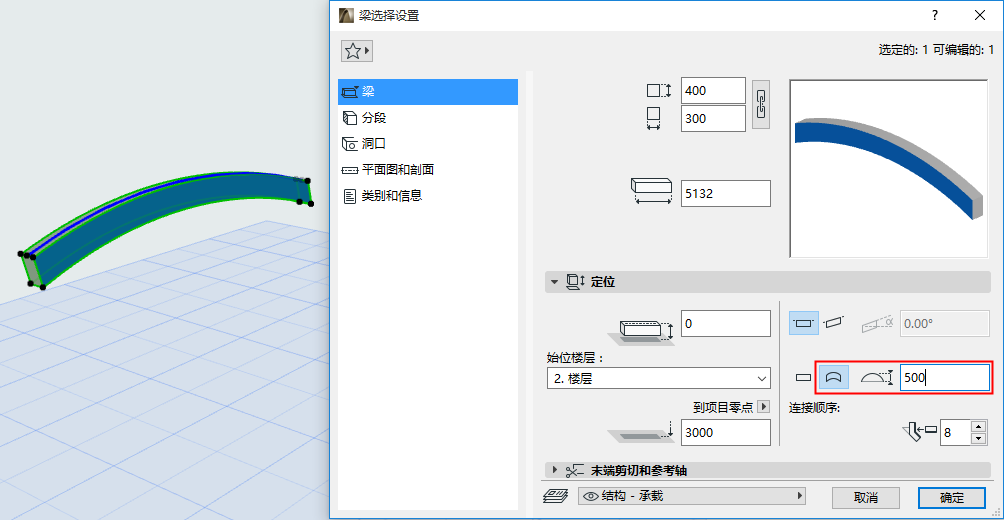

或者，在“樑設定”或“訊息框”中：點擊曲線圖標並定義“弦/弧高”。

  • 可使用負值

  • 若初始樑為水平彎曲，則點擊“彎曲”圖標將指定垂直曲線並消除水平曲線。

相關主題：

水平曲樑
