建立多重分段樑

使用樑設定

1. 開啟樑設定，找到分段頁面。
2. 點擊多重分段樑圖標。
3. 點擊添加 以加入所有需要的分段。
   • “聯接”組件會自動添加至分段之間。
4. 瀏覽構造列表以查看分段和聯接。單選或複選以進行編輯。
5. 查看預覽。當前選中分段會在列表中高亮顯示。

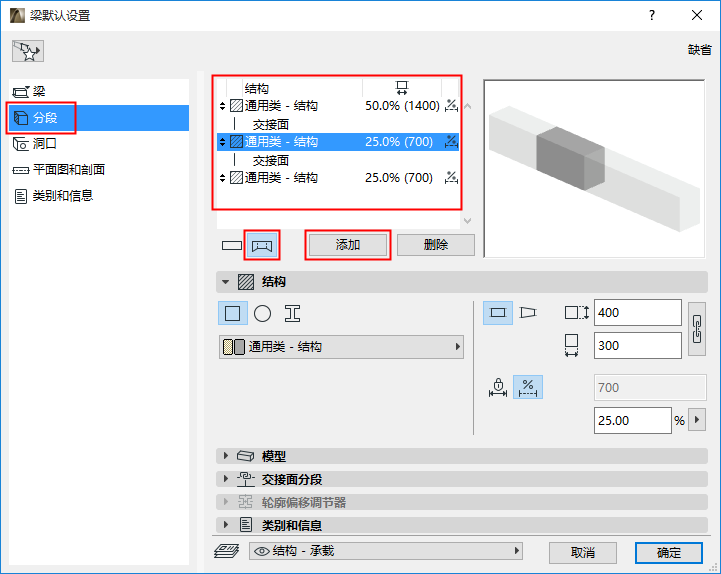

   圖 1. 多重分段樑



以圖形建立

1. 在3D視窗中選擇樑。

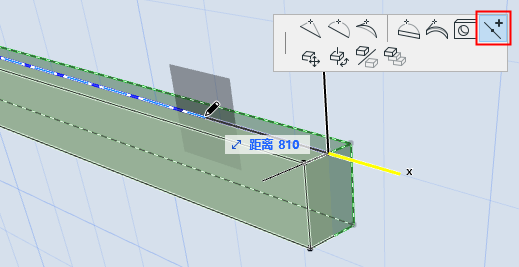

2. 在樑軸的浮動工具框裡選擇分段切分。

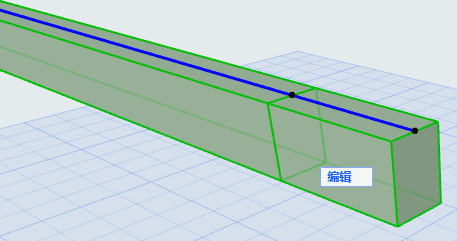

3. 點擊樑軸任意位置：樑會從該點進行分段。根據需要重複該步驟以建立更多分段。





• 可通過拖動聯接來圖形化調整分段長度：

  參見旋轉聯接角度。

• 可使用編輯模式對分段進行單獨和圖形化編輯。

  參見多重分段柱的編輯模式。

• 使用設定對話框以定義各個分段的屬性。

  參見定義柱/分段構造。

相關主題：

刪除柱或樑的分段
