在平面圖和截面中顯示樑

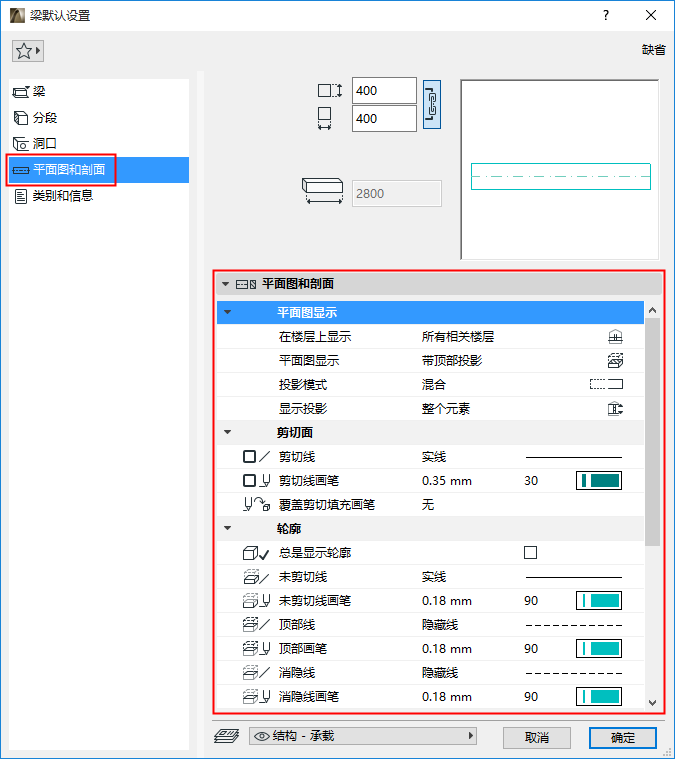

使用樑設定的平面圖和截面頁面。

參見在平面圖及剖面圖中顯示元素。

觀看視頻

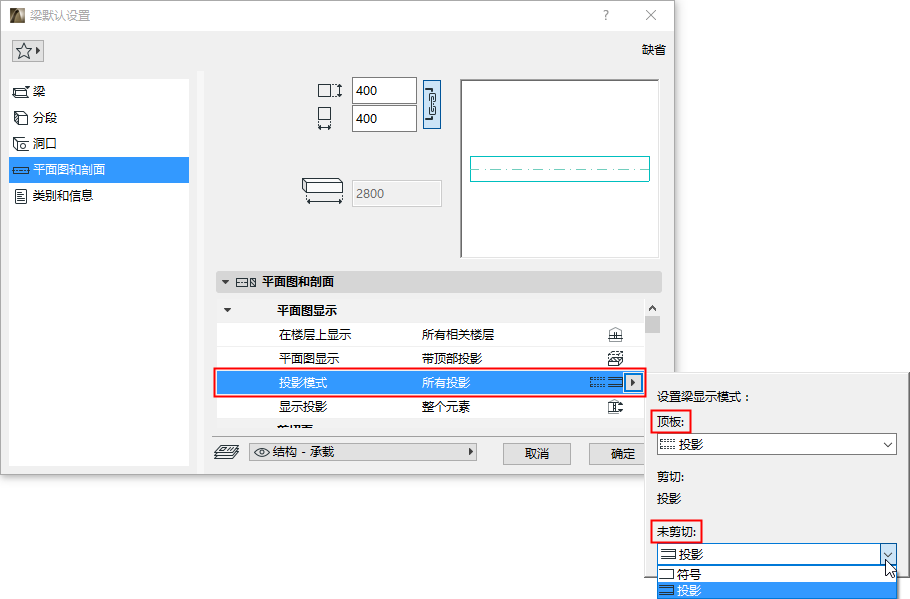

投影模式

設定好平面圖顯示後，使用投影模式以微調樑的各顯示組件（頂部、未剪切）：作為符號或投影。

樑的剪切部分總是以投影顯示。

• 基於您以上選擇平面圖顯示內的可用選項; 部分組件可能是可視的，但您無法為其設定顯示模式。

輪廓線

• 總是顯示輪廓：即使模型視圖選項設定為隱藏樑輪廓，也請勾選此選項以顯示該樑的輪廓。

消隱線

定義消隱線的屬性。如果在“模型視圖選項”中加以開啟，則消隱線用於板下方的樑。

參見模型視圖結構元素的選項。

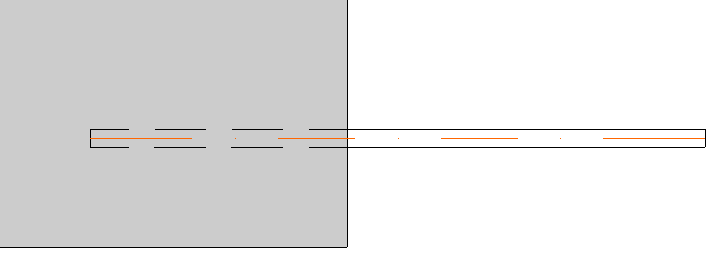

圖 1. 板下方的樑：使用消隱線

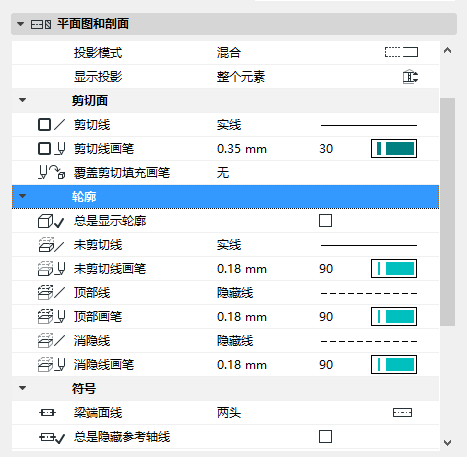

符號

使用這些控制項，定義樑符號組件的設定。

• 樑端面線：這些選項可顯示或隱藏樑一端或兩端的線（端面線是垂直於樑縱向軸的輪廓線）。
• 總是隱藏參考軸線：即使模型視圖選項設定為顯示樑輪廓，也請勾選此選項以隱藏該樑的輪廓。。
• 為樑的參考軸選擇線條類型和畫筆顏色。

覆蓋填充

參見分配覆蓋填充。
