複雜截面

複雜截面元素由與截面平面垂直突出的橫截面所組成。

您可以使用或修改某個預設截面，或建立一個新的截面。

Archicad包括一套預定義的截面屬性，在選項>元素屬性>截面管理器。

截面可用於牆、柱、樑、欄杆組件或圖庫部件。

如同其他的結構元素，一個界截面的關鍵結構來源於其建築材料。不同的表面覆蓋可用於元素水平上的基底。

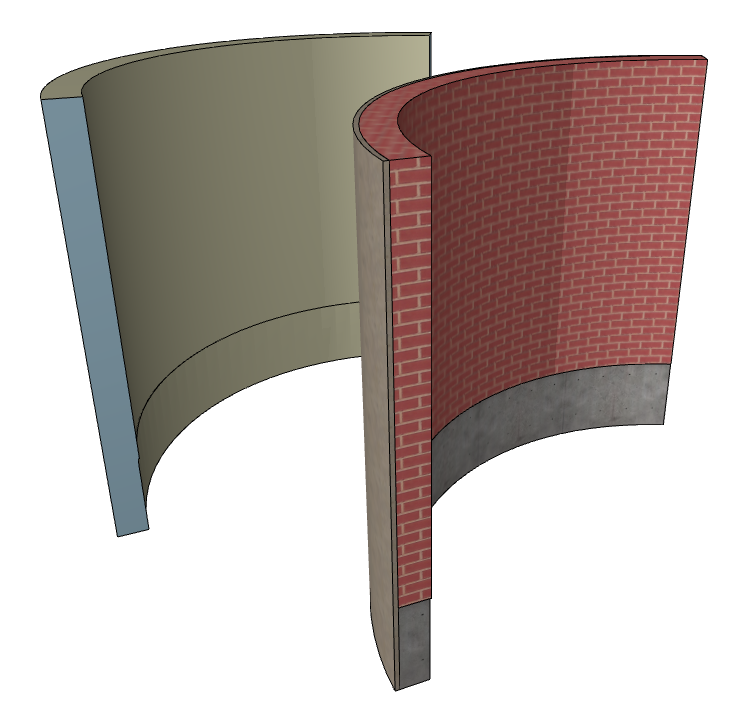

例如，下圖顯示應用"帶基座磚牆"截面的兩個曲面牆。後面的牆在拉伸表面和末端使用元素層高表面覆蓋。

儲存的複雜截面作為元素的屬性處理（如牆或欄杆）。被儲存的截面將顯示在對應工具的設定對話框中。

可將自定義的截面一次性應用於模型視窗任意選定的元素，而不必將其另存為一個屬性。

牆、柱和樑截面可以擁有已設定的邊偏移調節器:這些邊可在元素級別上進行單個調節，即便所有元素都使用相同的截面。

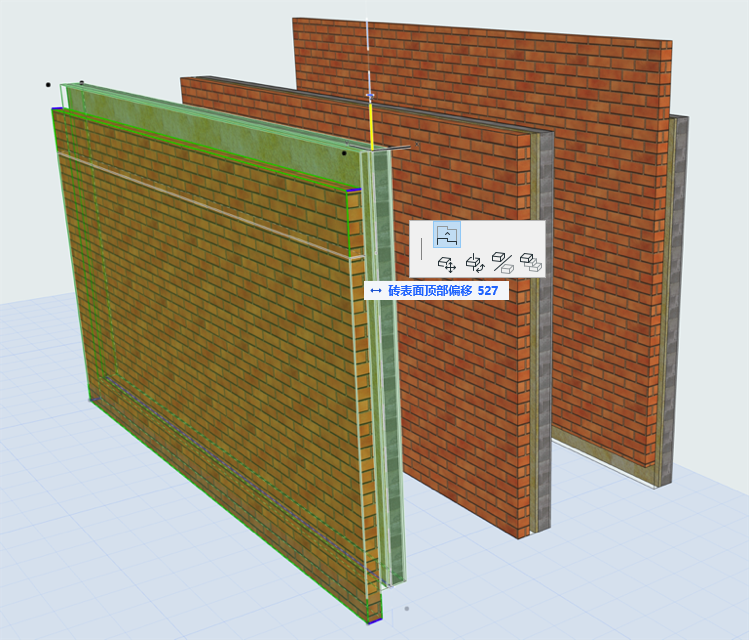

圖 1. 牆截面塊狀圖:每個放置元素的偏移磚塊飾面

特殊的彈出式小面板命令可用於拉伸和旋轉截面元素。
