使用標準鋼柱或樑截面

如果您與結構軟體交換數據，建議使用標準元素作為您的截面柱或樑。在交換數據的過程中，那些建築工程程序將精確且完整地確認並識別這樣的標準元素，而無需進行任何的設定調整。

使用選項 > 複雜截面 > 導入標準型鋼截面命令。

這產生了標準的鋼截面數據庫。

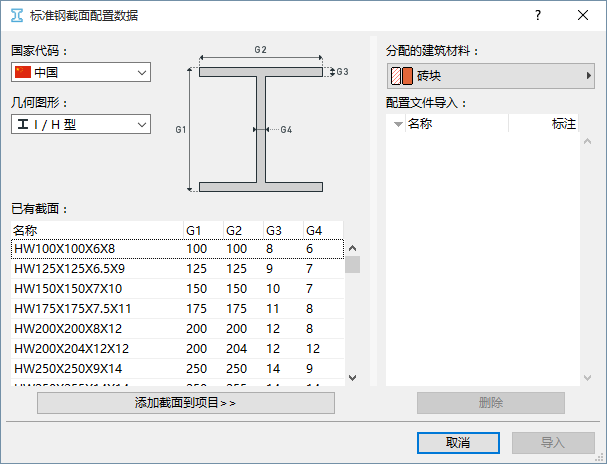

截面配置數據



此圖的專案截面列表（右側視窗的列表）是空的，因此我們必須從數據庫添加所選的截面。

從左側不可編輯的已有截面列表中，可訪問上千種標準截面，（如果需要的話，按名稱或特定的標註排序列表的列）。使用國家代碼和幾何圖形控制項來幫助查找您需要的截面。

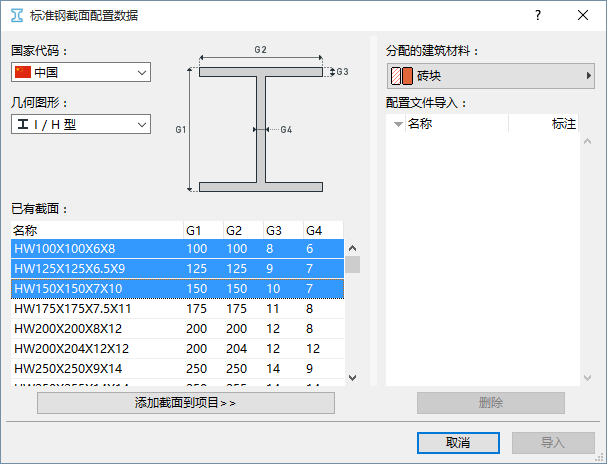

選擇它們，然後點擊添加截面到專案。



選定的結構現出現在右側的列表

  • 從位於頂部的彈出式對話框中，根據需要向結構分配一個建築材料。
  • 點擊刪除將專案截面從導入列表中刪除。

點擊導入。所選的截面現可在專案中使用。

放置結構截面元素

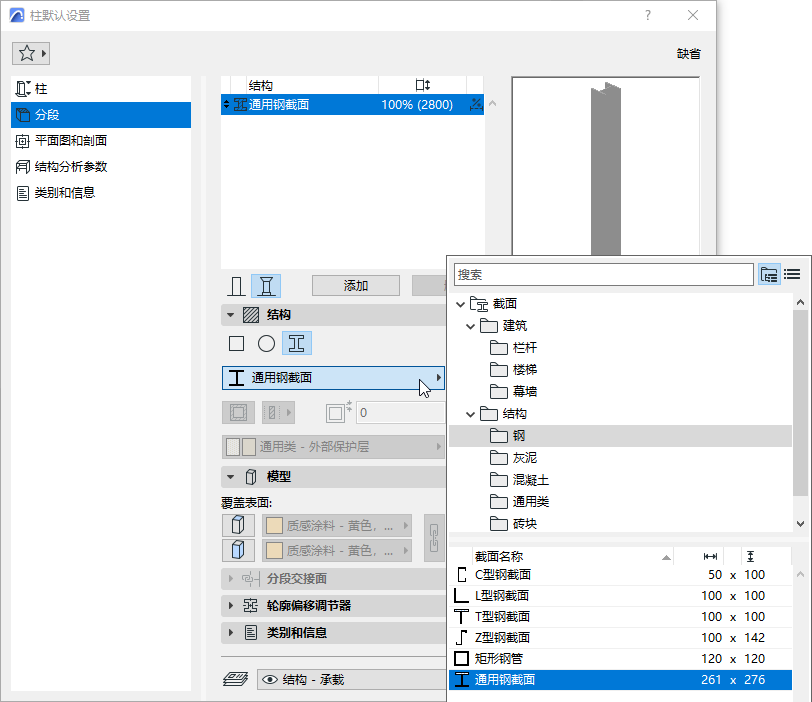

在柱或樑設定的幾何形狀和定位面板中，選擇複雜幾何圖形方法設定。

在截面的彈出式對話框中，選擇您需要的截面。

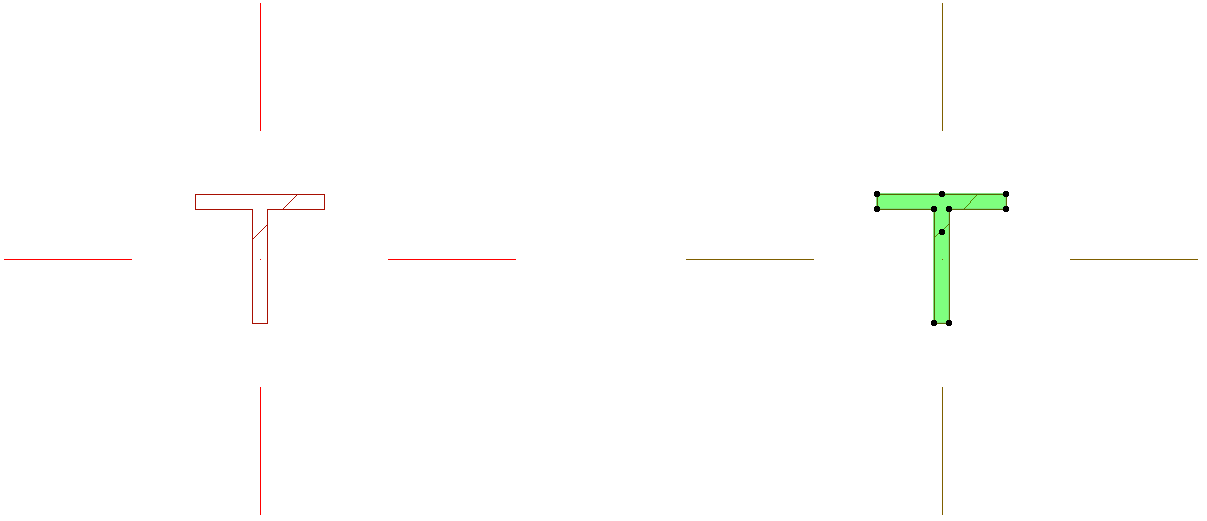

在放置結構柱或樑時，會注意到其插入點是物件邊界框的中心，但附加的熱點位於元素的重力中心。



這些預定義的鋼截面樑和柱可在交互式清單中按名稱列示：在交互式清單方案設定的字段面板中可包括“複雜截面”或“建築材料/複合結構/截面/填充”。
