交叉山牆屋頂

通過將兩個不同的山牆屋頂相互修剪來進行建立。

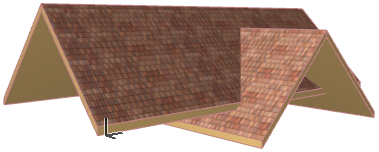

1. 以建立兩個在每端成山牆的屋頂開始，並在相互的頂部放置，就像這樣：





   要了解制作山牆屋頂的方法，參見山牆屋頂.

   可按需調整每個屋頂的軸線標高來獲得正確的幾何形狀。

2. 在執行修剪前，在視圖>平面視圖選項> 修剪主體處，使修剪主體能看見。這將展示屋頂如何相互剪切。

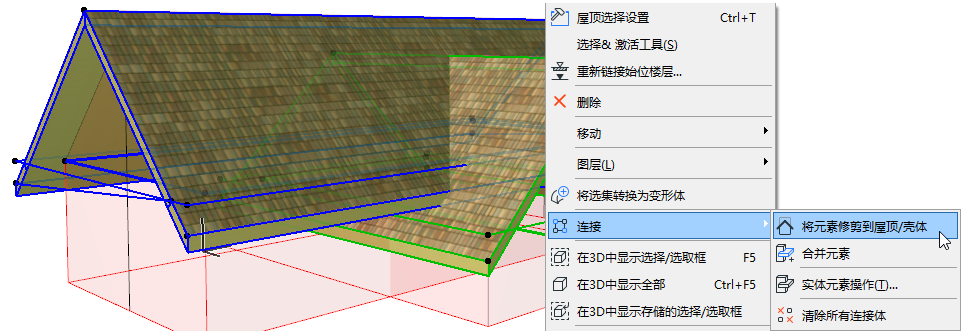

3. 選擇兩個屋頂。從上下文選單選擇連接，然後選擇將元素修剪到屋頂/殼體（也可從標準工具列中選擇）。

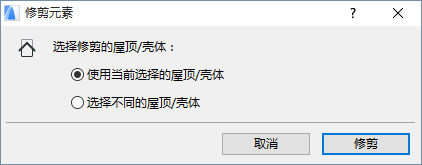

4. 由於兩個所選的屋頂都要進行修剪，在出現的對話框中，把該選項維持原樣，並點擊修剪。





5. 查看結果。我們瞭解到，有些修剪被遺漏。

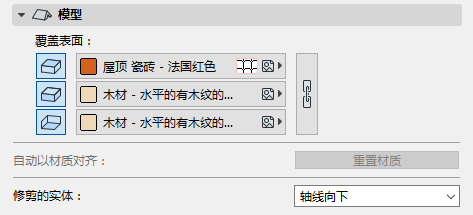

   原因是兩個屋頂的修剪實體都是軸線內的部分並要向下延伸：這是在屋頂設定對話框的模型面板中定義的：









   因此，落在修剪實體外任何修剪屋頂的部分都修剪不了。

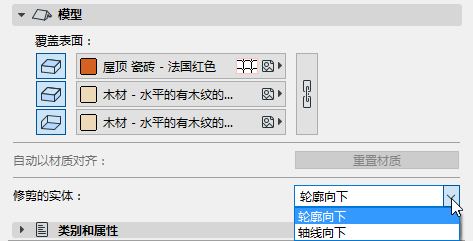

6. 要進行修正，只需將兩個屋頂的修剪主體的定義改為“輪廓向下”。瞭解一下修剪幾何圖形更改的方法。









不必重新執行修剪命令；修剪關係自動更新，

見修剪多個所選的元素：自動修剪。
