範例1：簡單映射

建立一個可以自動映射當前元素參數值的新訊息。此操作無需涉及到任何函數; 識別您計算模型元素所需的現有參數設定。

  1. 在訊息管理器中，建立一個名為“結構”的新訊息 。
  2. 將其數據類型 設定為字符串。
  3. 選擇表達式 選項。表達式編輯器出現。

    選擇參數&訊息 彈出框以添加一系列表達式，每個表達式可返還一個結構型參數（建築材料、填充、複合結構、複雜截面）。序列中的每個表達式都必須屬於相同的數據類型（在此例中為字符串。）

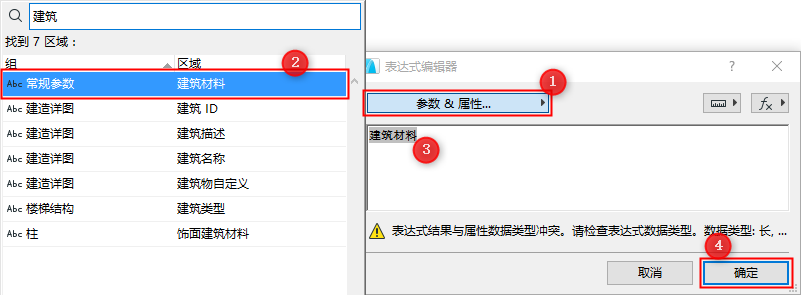

    • 點擊 參數&訊息以搜索“建築材料”參數
    • 雙擊，或點擊“添加”以將它們加入到表達式編輯器。
    • 點擊“確認”關閉表達式編輯器。

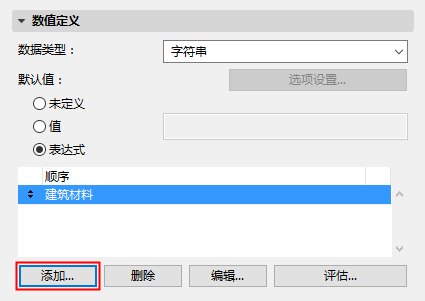

    • 點擊添加以添加下一個表達式（填充類型參數），以及序列中的所有參數。

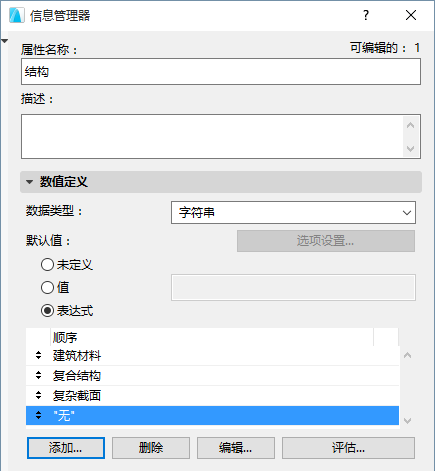

    • 最後，添加一個由字符串“無”組成的表達式


      程序會依次對每個元素計算這些表達式，並返回每個元素的第一個有效值。一旦某個值已經返回，序列表達式就不再需要考慮在此元素內。

      如果沒有定義可應用於某元素，那麼該元素列表為“無”。

  4. 確保您設定了元素的類別有效性。
  5. 點擊確認 以關閉訊息管理器並儲存新訊息。

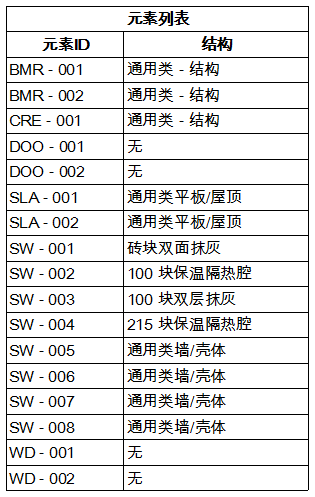

  6. 在交互式清單上列出訊息以查看關於模型元素的結果:
