樓層標高線

顯示/隱藏剖面圖/立面圖/室內立面圖中的樓層標高線

對於每個單獨的剖面圖/立面圖/室內立面圖，可隱藏、顯示和/或輸出樓層標高線及其標記。

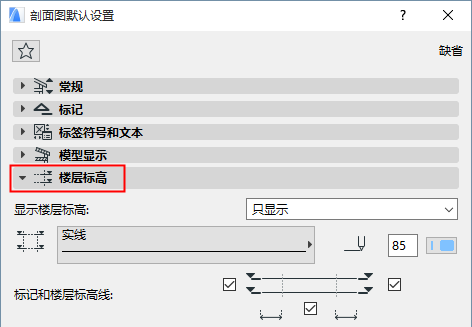

要設定這些選項，開啟剖面圖/立面圖/室內立面圖設定對話框，轉到樓層標高面板，並使用"顯示樓層標高"彈出框。

參見樓層標高面板。

顯示/隱藏整個專案的樓層標高線

對於任意樓層，也可能關閉整個專案的標高線顯示（在每個剖面/立面圖/IE視圖）。

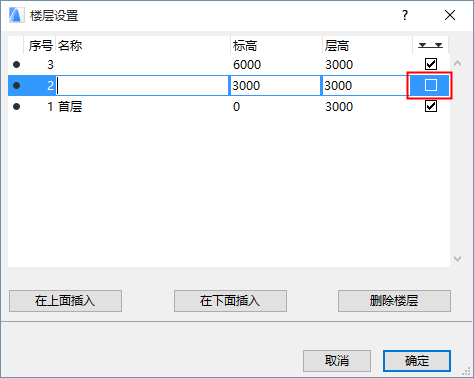

轉到設計>樓層設定，不勾選所選樓層的"樓層標高線"複選框。這個樓層的標高線從此不會在專案的模型視窗中出現。

樓層標高線的任意關聯標註將被刪除。

標註樓層標高線

可以將關聯標註放置在樓層標高線上。

例如，使用線性標註工具的立面圖類型。

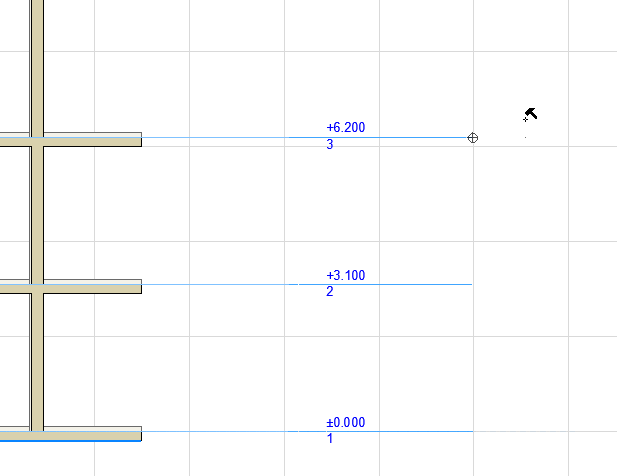

• 標註一個單一樓層標高線

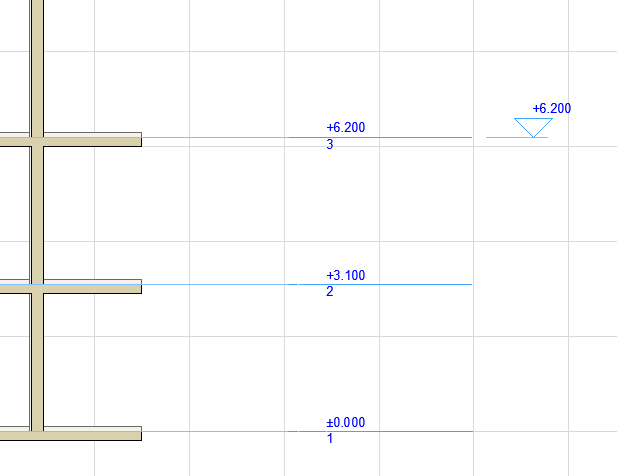

  點擊樓層標高線端點，然後雙擊來放置標註。

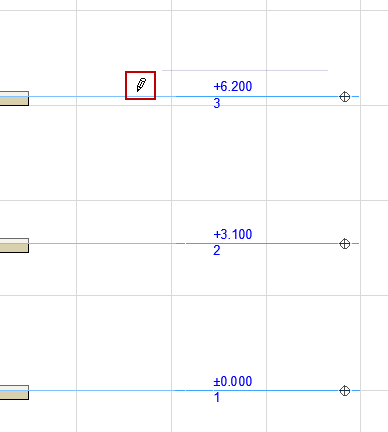

• 標註所有樓層標高線

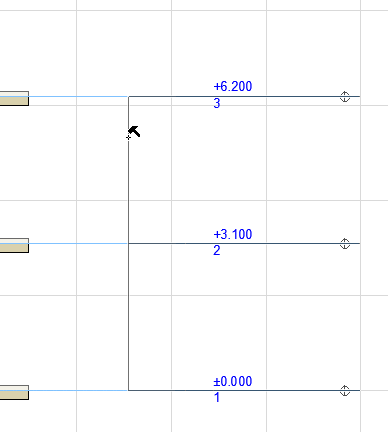

  點擊樓層標高線自身，然後雙擊來放置標註。



顯示樓層標高標註

如果您關閉了樓層標高顯示（在剖面/立面圖設定），標註留在原地。

更新樓層標高標註

如果您刪除一個樓層，其樓層標高標註也將被刪除。其餘的樓層標高標註將自動更新。

如果您修改了一個樓層高度，其餘的樓層標高標註將自動更新。

但是，如果您插入一個新的樓層，您必須手動放置其樓層標高標註。

編輯樓層標高

使用樓層編輯模式，可編輯任何給定樓層的標高或樓層設定：

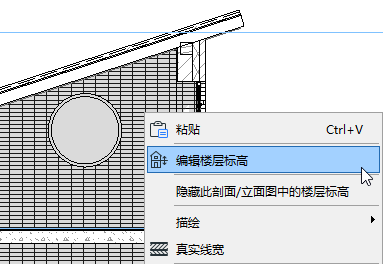

1. 選擇設計>編輯樓層標高命令，或在剖面圖視窗內右擊，從出現的上下文選單中選擇相同的命令。

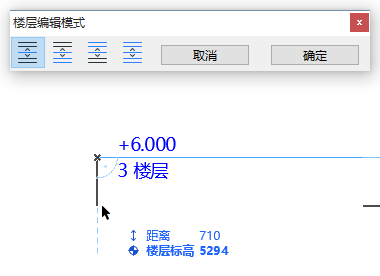

2. 樓層編輯模式面板出現。只要處於開啟螢幕的模式中，就可以移動樓層標高線。
3. 點擊下述四個按鈕中之一，從面板中選擇模式：





   • 只調整所選的樓層
   • 調整選定的樓層及以下所有樓層
   • 調整選定的樓層及以上所有樓層
   • 調整全部樓層
4. 將游標移到要移動的樓層標高線上，游標將呈現人形游標狀點擊並拖動樓層標高線以編輯標高。





5. 點擊確定應用修改，然後退出樓層編輯模式。關聯的標高標記也將被更新。

給定樓層中的元素將保留各自到始位樓層的標高，正如點擊確定翻新視圖後所見的一樣。
