在平面圖或剖面圖上建立一個3D剖切

  1. 確保3D剖切是開的狀態。

    參見顯示或隱藏3D切除。

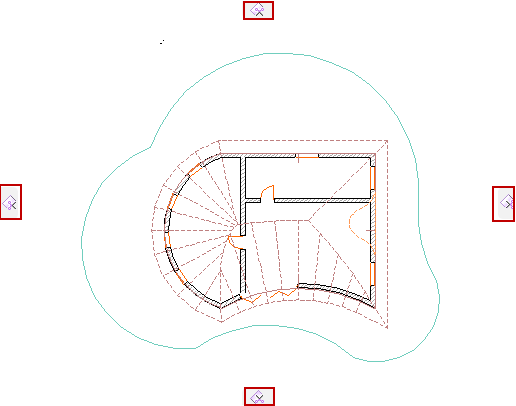

  2. 視窗將顯示螢幕四面的剖面圖控鍵。

  3. 點擊並拖動一個或多個製表符到預定位置。預設情況下,您將正交拖動剖面圖。
  4. 點擊在所需的位置放置剪切平面。

    取消操作:注意進入垃圾桶的所有四條邊的製表符:如果您在拖動時改變想法,只將剪切平面搬回垃圾桶(或按Esc鍵) 來取消操作。

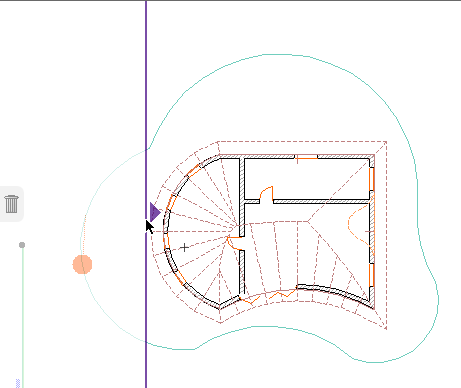

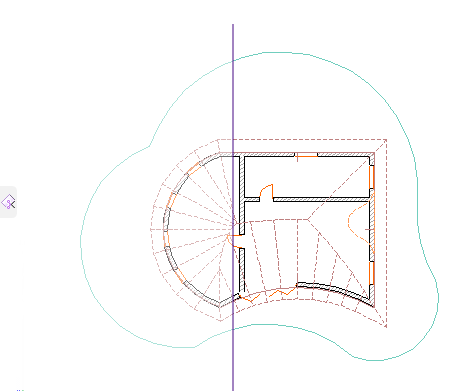

    CuttingPlaneFP1.png   CuttingPlaneFP2.png

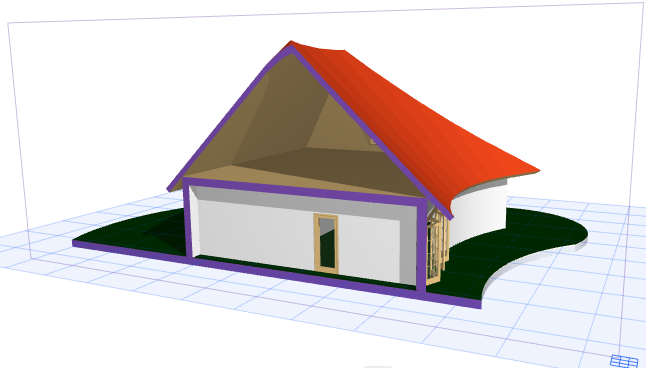

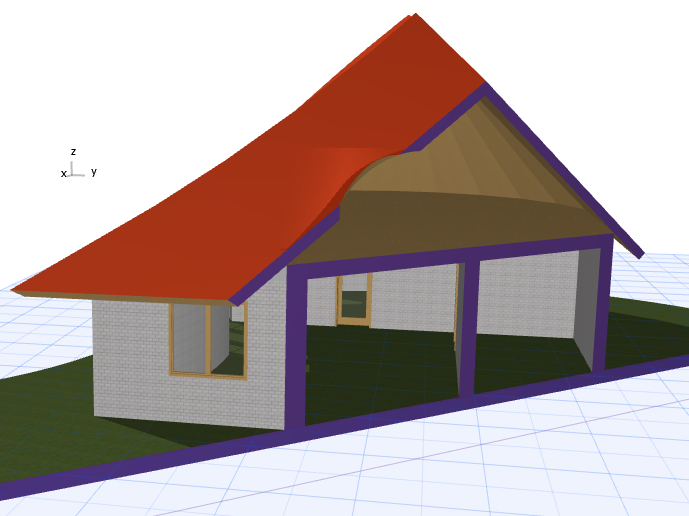

  5. 查看生成的3D剖切。


為隱藏剪切平面:

參見隱藏3D剪切平面。

使用剖面線作為剪切平面

它可能便於使用一個現有的剖面圖作為您3D剖切的基礎。

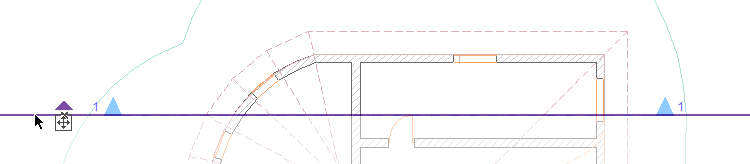

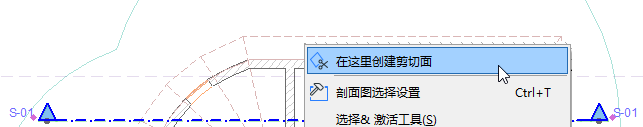

選擇剖面線,並選擇 在此建立剪切平面。



剪切平面與剖面線一致,但獨立於它。如果需要您現在可以移動並編輯剪切平面。剖面圖保持不變。



在平面圖或剖面圖上建立自定義剪切平面

如果您希望從超過預定義的正交方向的不同方向剪切模型,建立一個自定義的剪切平面。

  1. 從四個剪切平面製表符中點擊任意一個調出索引選單。
  2. 選擇 建立自定義剪切平面。

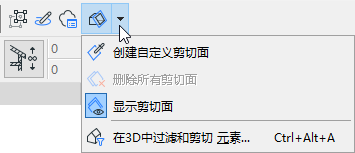

    註: 在標準工具列中的該命令也可用。

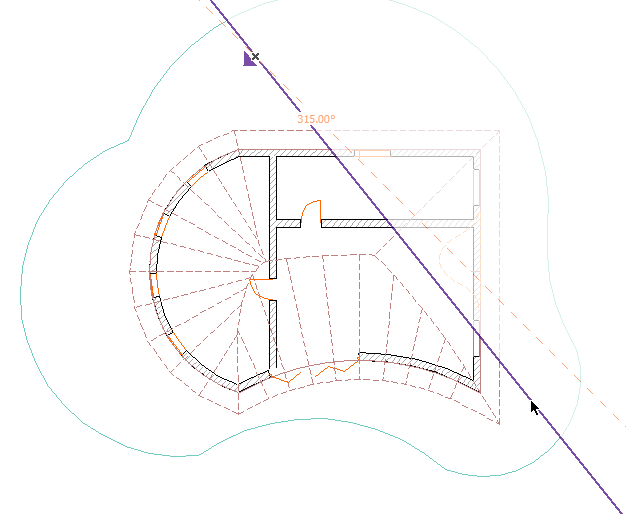

  3. 雙擊來定義剪切線。
  4. 點擊剪切線,然後拖動它到預定位置來建立剖面圖。

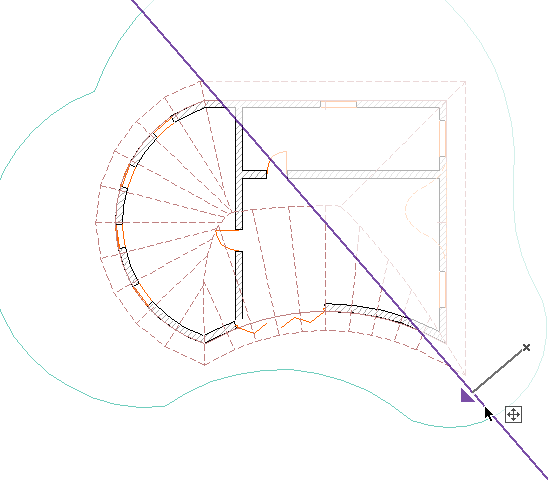

    CustomCutPlaneFP.png  DragCutPlaneFP.png

  5. 查看生成的3D剖切。


觀看視頻
