定義源標記的標記參考

按照這些步驟來定義源類型剖面圖、立面圖、室內立面圖、詳圖及工作圖標記的參考訊息。

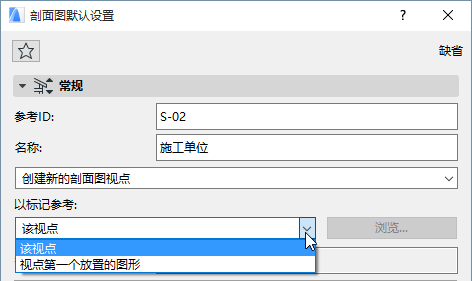

在平面圖上放置一個新的源標記以建立一個視點時，工具的預設設定提供了定義標記參考的兩種選擇：

• 該視點，或
• 視點第一個放置的圖形 （“第一”意味著瀏覽器圖冊中最上面合條件的圖形）。

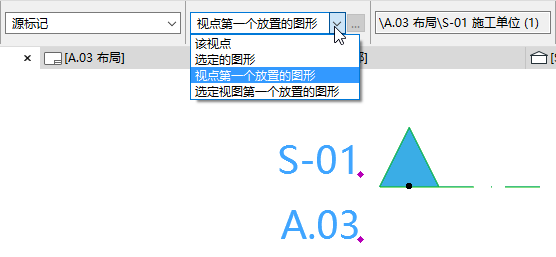

例如，下面的剖面圖已定義顯示從此視點建立的第一個放置的圖形訊息。

如果選擇"第一個放置的圖形"，而且還沒有放置圖形，標記將顯示自動文字（如：#DrgID），而圖形一旦放置，這個自動文字將被相關的訊息替換。

相同的標記訊息在設定對話框的標記面板中顯示。

如果選擇一個已放置的源標記並開啟工具的選擇設定或訊息框，則有兩個額外的選擇，因為視點可能已經有多個從它那裡建立的圖形或視圖：

• 選定的圖形
• 選定視圖第一個放置的圖形

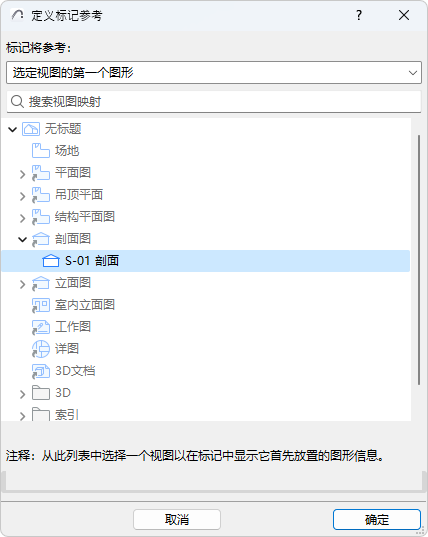

選擇這兩個選項其中之一，將產生一個顯示瀏覽器圖冊或瀏覽器視圖映射的目錄對話框。有合條件的圖形/視圖供選擇（即從所選剖面圖視點中建立的那些圖形/視圖）；其它項為灰顯，無法選擇。

參見從外部Archicad專案放置視圖（選單命令）。

由於無法參考實際的圖形，可參考曾（在其它專案）建立圖形的視圖。標記將作為自動文字（如：#圖形名、#DrgID），顯示從此視圖建立的第一個圖形的圖形數據。包含參考圖形的圖冊一旦在含標記的專案旁邊開啟，標記將填入正確的圖形數據。

只要參考項（如圖形）已經在專案中存在，在標記中出現的鏈接訊息就在參考文字字段中預覽。
