建立一個3D文檔

從3D視窗中：

1. 在3D視窗中，設定期望的模型的3D視圖：
2. 執行下列操作之一建立一個新的3D文檔：

• 使用瀏覽器的3D文檔檔案夾中索引選單中的從3D中新建3D文檔。
• 使用3D視窗的上下文選單中的從3D中新建3D文檔命令





• 使用命名選單(文檔 > 文檔工具 > 新建3D文檔).

從平面圖中:

1. 在平面圖中的任一層，設定在您的3D文檔中想要看到的模型視圖。
2. 如果需要，請使用“選擇”或“選取框”限制視圖。(3D視窗的視圖設定，例如在3D中過濾和剪切元素，對從平面圖視窗中建立的3D文檔沒有影響。)
3. 使用樓層平面圖中的新3D文檔... 從以下位置選擇

• 平面圖上下文選單
• 導航器“三維文檔”項的右鍵選單
• 專案樹狀圖中任意樓層的上下文選單。
• 一個選單命令(文檔 > 文檔編制工具 > 新建3D文檔)。

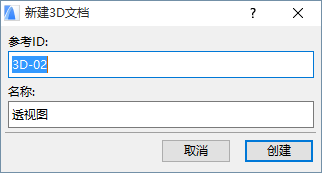

新建3D文檔對話框

新建3D文檔對話框出現。

輸入新建3D文檔的參考ID和名稱；點擊建立。

設定預設名稱，參見 3D文檔常規面板.

3D文檔在其自己的視窗中建立並開啟。它列在導航器專案樹狀圖的“三維文檔”容器中。

為調整內容，設定和顯示3D文檔，您可以調整其源視圖和/或其顯示設定，然後重新定義。

更多訊息見下面：
