建立有模型源的詳圖視點

要在模型中建立有其源的詳圖，在下列任意一個視窗中放置一個基於區域的詳圖標記：平面圖、剖面圖/立面圖/室內立面圖、3D文檔、工作圖或詳圖。

1. 啟動詳圖工具。
2. 在訊息框或詳圖預設設定中，確保選定了"建立新的詳圖視點"。





3. 從訊息框中選擇一個基於區域的幾何方法：多邊形、矩形、或旋轉矩形（第一個“無邊界”幾何方法建立一個與沒有模型源的獨立視點鏈接的標記）。

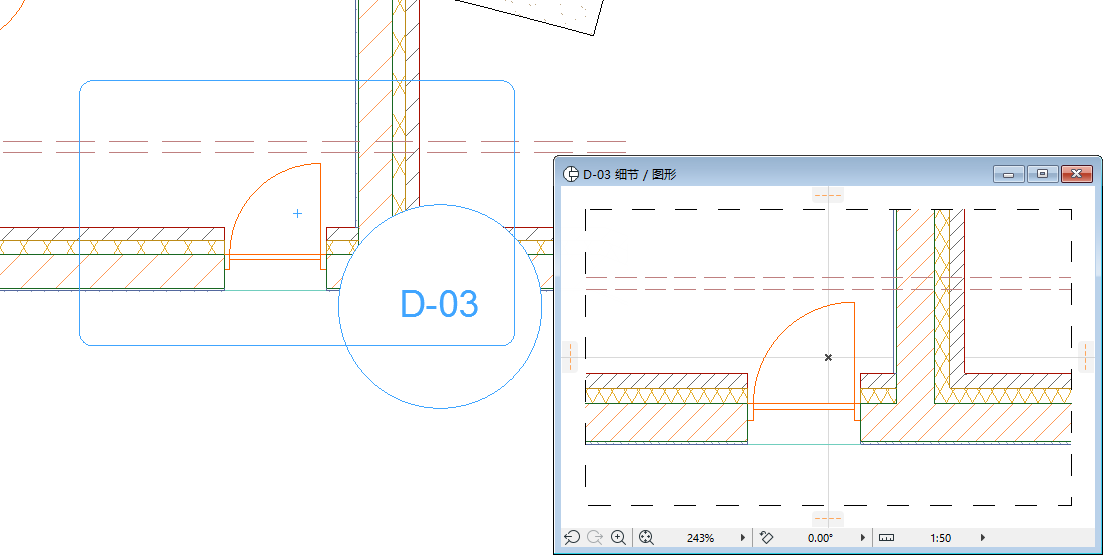

4. 繪製詳圖邊界並點擊以完成。
5. 繪製詳圖邊界後，用錘子游標點擊來放置詳圖標記。X表示詳圖的原點。





   註： 在螢幕上用一個可選的半透明實心填充來區分源類型的詳圖標記（使用視圖>螢幕視圖選項>高亮源標記，啟用或禁用所有源標記的這種有區別的填充，此高亮顏色可在選項>工作環境>螢幕選項中設定）。
6. 一個新的詳圖視點被建立，並在瀏覽器專案樹狀圖中列出。

要定義源類型詳圖標記中顯示的參考訊息：

參見定義源標記的標記參考。

其它關於新詳圖視點的訊息（其標記及參考訊息），可在詳圖設定中定義，
