建立有模型源的工作圖

要在模型中建立有其源的工作圖，在下列任意一個視窗中放置一個工作圖標記：平面圖、剖面圖/立面圖/室內立面圖、工作圖或詳圖。

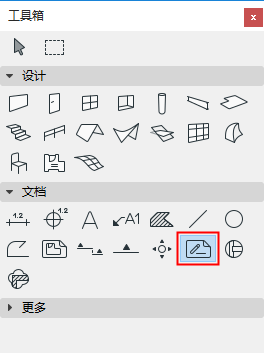

1. 啟動工作圖工具。





2. 在訊息框或預設設定中，確保選定了“建立新的工作圖視點”。
3. 從訊息框選擇任意一種幾何方法。





   • 捕捉螢幕輸入方法：使用點擊方法：工作圖訊息框的第一種輸入方法。選擇這個圖標，然後在活動專案視窗的任意位置點擊。您將基於視窗的全部內容建立一個工作圖。
   • 基於區域的輸入方法：使用多邊形或矩形/旋轉矩形幾何方法之一來定義工作圖的區域。
4. 繪製工作圖邊界並點擊以完成。
5. 繪製工作圖邊界後，用錘子游標點擊來放置工作圖標記。
   註： 在螢幕上用一個可選的半透明實心填充來區分源類型的工作圖標記（使用視圖>螢幕視圖選項>高亮源標記，啟用或禁用所有源標記的這種有區別的填充，此高亮顏色可在選項>工作環境>螢幕選項中設定）。
6. 一個新的工作圖視點被建立，並在瀏覽器專案樹狀圖中列出。

要定義源類型工作圖標記中顯示的參考訊息：

參見定義源標記的標記參考。

其它關於新工作圖視點的訊息－其標記及參考訊息－可在工作圖設定中定義。

參見工作圖和詳圖工具設定。
