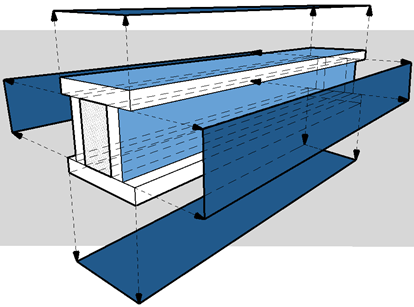

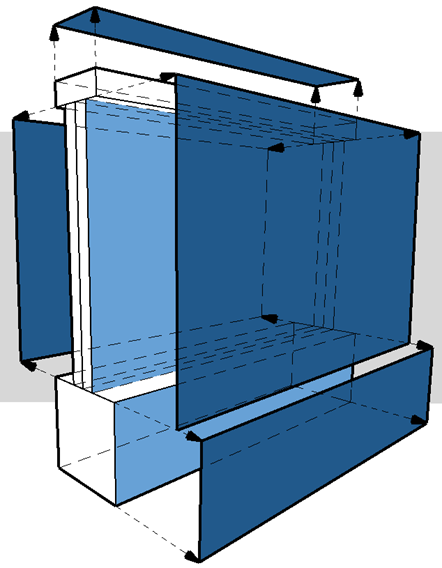

複雜截面的組件面積

當列示一個截面元素的組件時,您可以選擇

  • 列示哪個截面組件
  • 使用哪些平面來計算面積

    14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

選擇用於面積列表的截面組件

  1. 選擇一個截面元素。
  2. 點擊上下文選單中的編輯選定的複合元素/截面.
  3. 在“截面編輯器”視窗中,選擇一個填充(代表一個組件)。
  4. 在截面管理器(選項 > 複雜截面 > 截面管理器),啟動用於每個組件的您 想列出其面積的列表組件面積 對話框。

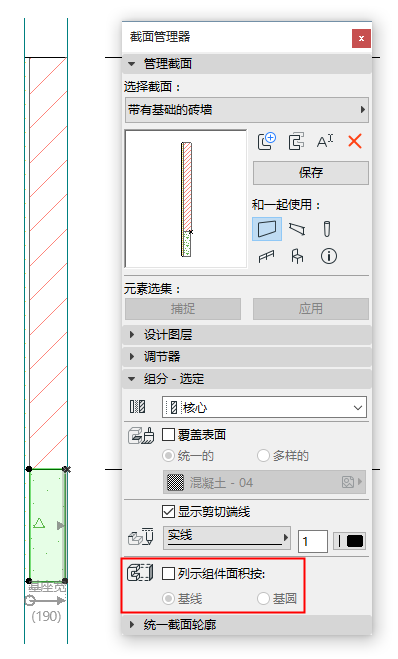

    在這個例子中,我們編輯了磚牆 w 基礎元素。表面飾材的複選框被選中,因此表面飾材的面積會包含在清單中。但是,基座面積是不相關的,並且其對話框關閉。

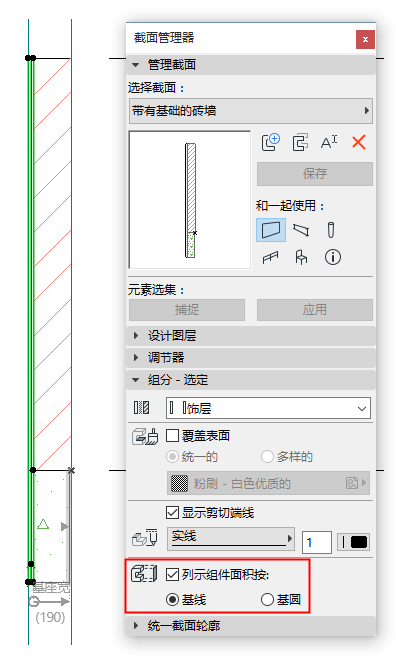

    ComponentAreaPM_1.png     ComponentAreaPM_2.png

    列表組件面積:對表面飾材開啟,對基礎關閉

  5. 點擊儲存截面來儲存修改。

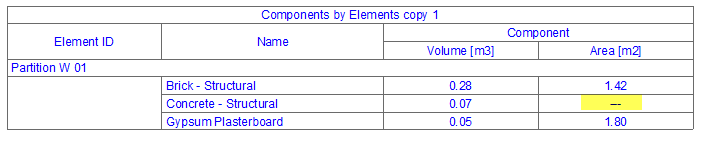

  6. 清單中不包括混凝土基座組件的面積。


選擇用來計算面積的平面

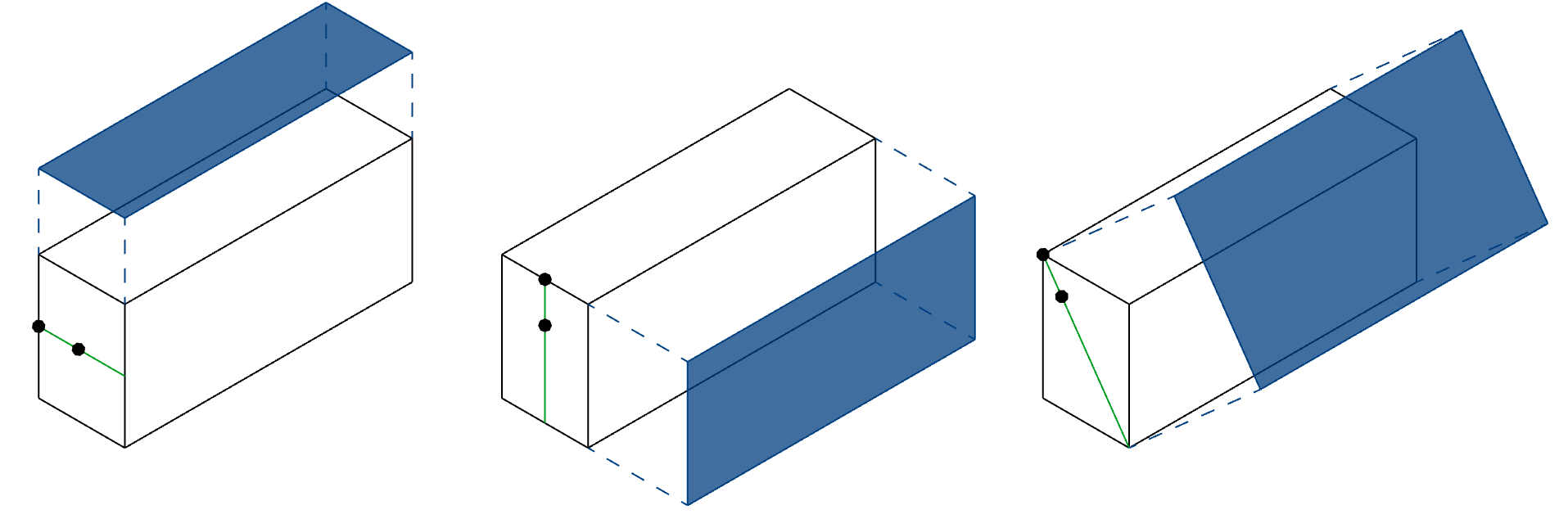

每個組件的投影面積的計算基於一個基線或基圓,如“截面編輯器”所示。

註: 要查看“截面編輯器”中的基線,請確保您開啟了視圖 > 螢幕上的視圖選項 > 組件面積基線/圓。
  • 使用基線計算 投影到扁平表面的組件面積,如基線所示。預設情況下,基線的位置沿著最長的截面部分。

  • 使用基圓計算投影到弧形組件的面積。

您可以從圖形上編輯基線/圓:這會改變用來計算組件面積的平面。

在此例中,您需要了解水平表面上常用柱的面積。

  1. 在截面編輯器中,選擇組件。

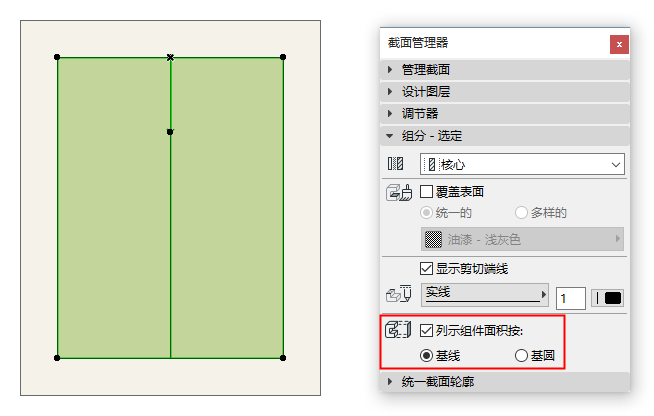

  2. 啟動列表組件面積對話框。

    您可以看到組件的基線是垂直的,這不是您所需要的面積。

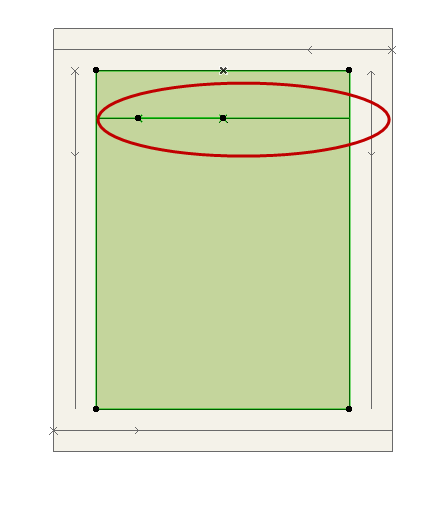

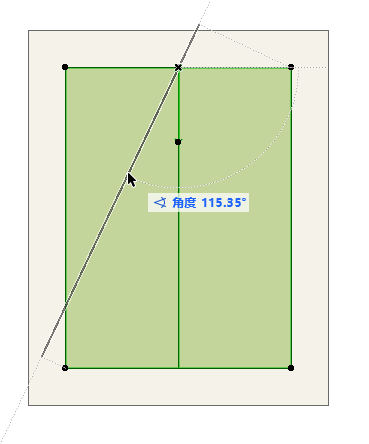

  3. 在截面編輯器視窗,選擇基線並將其旋轉到水平位置。

    ComponentAreaPM_4.png     ComponentAreaPM_5.png

  4. 點擊儲存截面來儲存修改。
  5. 柱的水平面積已包含在清單中。

    在截面管理器中編輯的更多訊息,見截面管理器(R)。
