線性標註幾何方法

此頁的主題：

任意方向的幾何方法

僅X-Y幾何方法

弧線長几何方法

一鍵標註厚度

任意方向的幾何方法

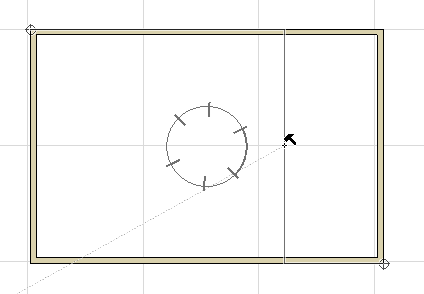

預設的任意方向方法可在與元素位置相關的不同位置上建立標註鏈：或者與放置的前兩個參考點平行，或與其它選擇的邊緣/表面在水平方向或垂直方向地平行。

移動游標獲得反饋的可能性，取決於標註點的位置。

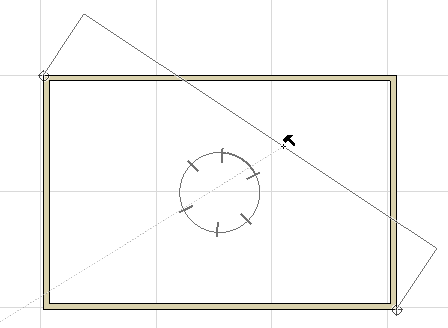

一個附加標註線向量同樣可選：黑色錘子游標出現之後，可在專案中移動此游標至任意直線/邊緣。

例子

假設要使用平行於對角線的向量標註屋頂，而不是平行於屋頂的標註。

1. 點擊屋頂任一端上的兩個標註節點。

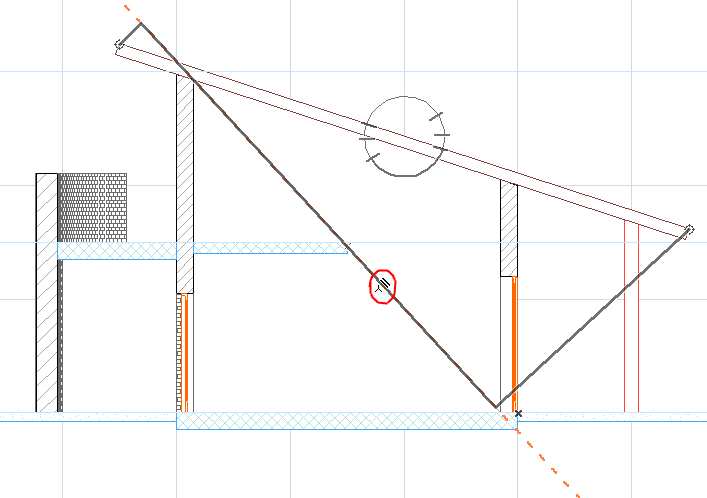

2. 將游標懸停在對角線上。游標將變為"十字準星+平行標註"游標形狀，表示它已經發現了一個可與標註線保持平行關係的邊緣：





3. 現在點擊繪製標註線使其平行於此直線/邊緣。

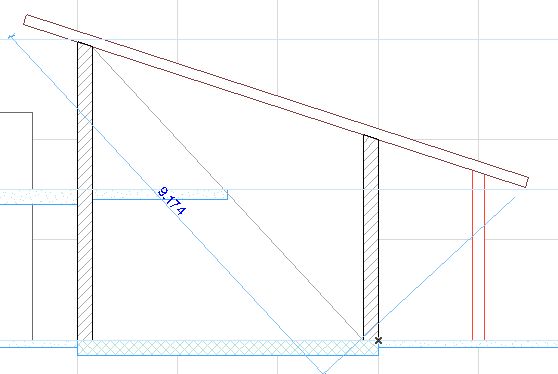

4. 將標註線移動到其最終位置，用黑色錘子點擊以放置標註鏈。





僅X-Y幾何方法

僅X－Y方法約束標註線區域僅為相對於螢幕的水平和垂直方向。

弧線長几何方法

使用此方法標註彎曲的元素。

1. 啟動線性標註工具，從訊息框中選擇弧長度幾何方法。





2. 用人字形游標在圓弧或曲邊上點擊－並不是必須找到端點，可以在曲線的任何位置點擊。



3. 弧線的終點和邊都被標記這是將要測量弧長度的邊。點擊要添加到尺寸鏈中的任何其他點。
4. 使用空鉛筆游標在工作空間的任意地方雙擊，或點擊控制框中的確定按鈕以完成標註弧點的選擇。
5. 用錘子游標點擊來放置標註鏈。



一鍵標註厚度

啟用線性標註工具訊息框中的點擊厚度 控制項，以通過點擊標註牆和板厚度。

1. 使用啟動的線性標準工具，移動游標至牆或板的輪廓線。

   如果您點擊任何其他元素，點擊選項將不工作，必須像平時一樣放置標註。

2. 點擊一次以放置厚度標註，基於標註細節設定：
   • 在自動模式中，基於外部/核心/參考線設定，這將在鏈中產生多個標註點。
     註： 如果只有 參考線選項被啟動，點擊選項將不工作。
   • 在手動模式中，這將導致鏈條標註牆和板的所有複合層。

     更多訊息，參見標註牆或板的厚度。
