3D文檔視窗中線性標註

在3D文檔視窗中選擇標註平面

如要在3D文檔視窗中為線性標註選擇一個平面限制，在線性標註工具訊息框中選擇一個選項：

• 水平平面
• 垂直平面
• 任何平面選項（預設選項，給您最大的自由度）

例子

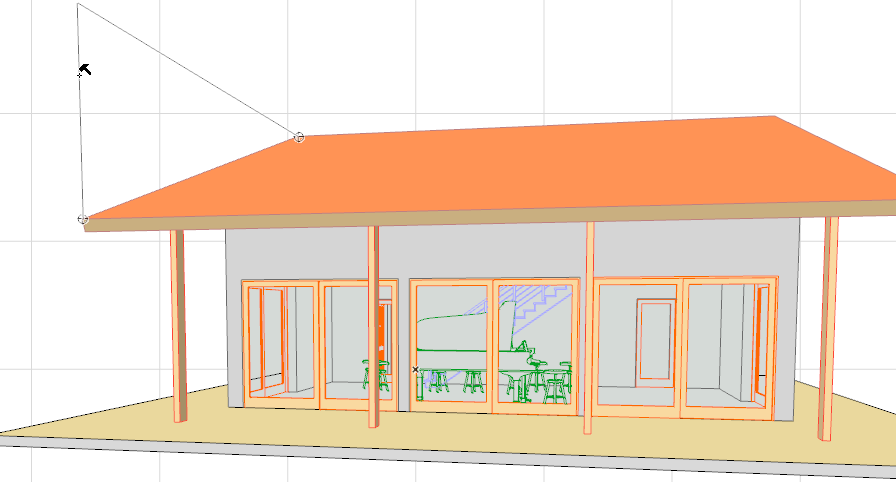

在3D文檔中對一個屋頂的山牆端長度進行標註：

1. 啟動線性標註工具。
2. 在訊息框中，選擇"任意平面"幾何方法以及"任意方向"選項。





3. 點擊屋頂的兩端，然後雙擊來完成輸入。

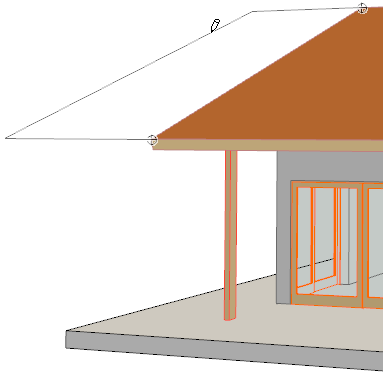

4. 將游標移到您希望對齊的屋頂平面上（您將看到對齊情況的反饋）。
5. 點擊來定義平面。(如果沒有檢測到平面，這一步將被跳過，對齊方式將預設為垂直或水平）。
6. 再點擊一次，將標註放置在其最終位置。

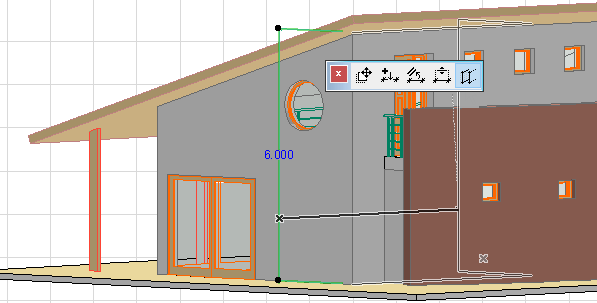

偏移標註平面

一旦在3D文檔視窗中放置了標註線，就可在當前平面內偏移標註線。此選項僅對3D文檔中的標註有效。

通常的標註線編輯選項同樣可在彈出式小面板（插入/合併標註點，拖動或對齊標註線）中可用。

參見編輯 標註。
