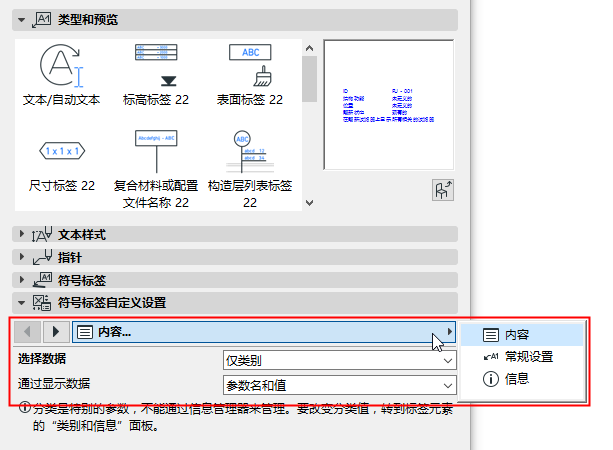

符號標籤的自定義設定

定義符號標籤的內容

使用內容設定標籤頁來定義在標籤中顯示的訊息。

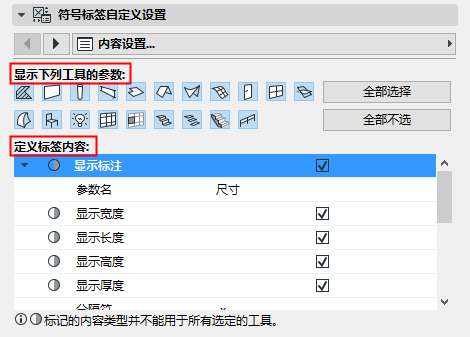

對於常用和標註標籤，可用的元素類型 - 因此可能的參數列表 - 是非常廣泛的，內容設定標籤頁如下：

因為您可以將標籤附加到不同的元素類型，標籤內容可能依據所附著的元素變化。

• 顯示用於下列工具的參數：該控件過濾位於對話框底部的內容列表。選擇您想要從中選擇其元素參數的的工具。（預設情況下，所有工具被選定。）您選擇的工具越多，已有的參數數量就越大。
  註： 如果一個特定的工具沒有在“顯示參數用於”章節中被選定，假如元素值可以通過標籤顯示。您仍然可以將該標籤放置在此類元素上。
• 定義標籤內容：選擇您想要在標籤上顯示其值的參數。
• 如果您在列表中沒有看到特定工具的參數，確保在上述的“和一起使用”章節中選定相應的工具圖標。

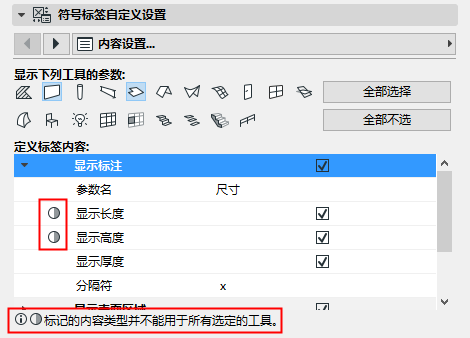

• 帶圓圈標記的參數與一個或多個選定元素類型（在“與……一起使用”部分）不相關。因此，標籤內容可能會依據其附加的元素類型而變化。





定義標籤中的標註單位

當指定用於標籤顯示的標註單位時，很多標籤包括“通過專案個性設定”選項。這意味著標註將在單位中顯示，在選項 > 專案個性設定中定義。

• 對於在標籤中顯示的體積標註數據，在選項> 專案個性設定> 計算單位中設定單位。
• 對於在標籤中顯示的所有其他標註，在選項 > 專案個性設定> 標註中設定單位，使用相關的標註類型選項。參見 選擇標註類型 。

選擇表面（用於表面標籤）

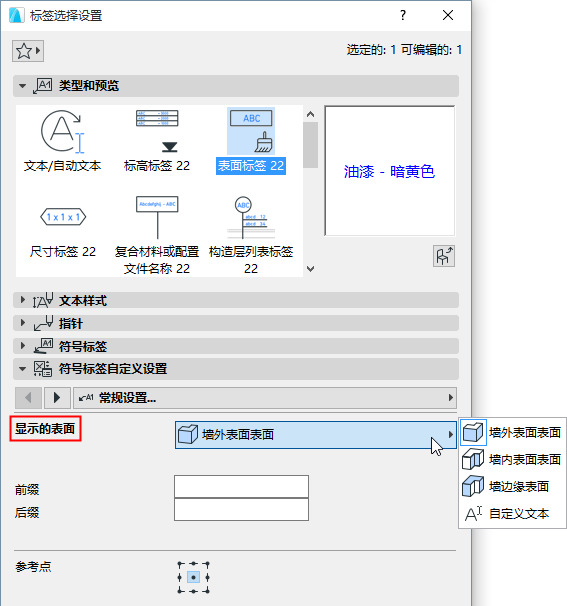

表面標籤顯示元素的選定表面的名稱。您必須首先在標籤設定中選擇特殊元素表面：

觀看視頻

邊框形狀（符號標籤）

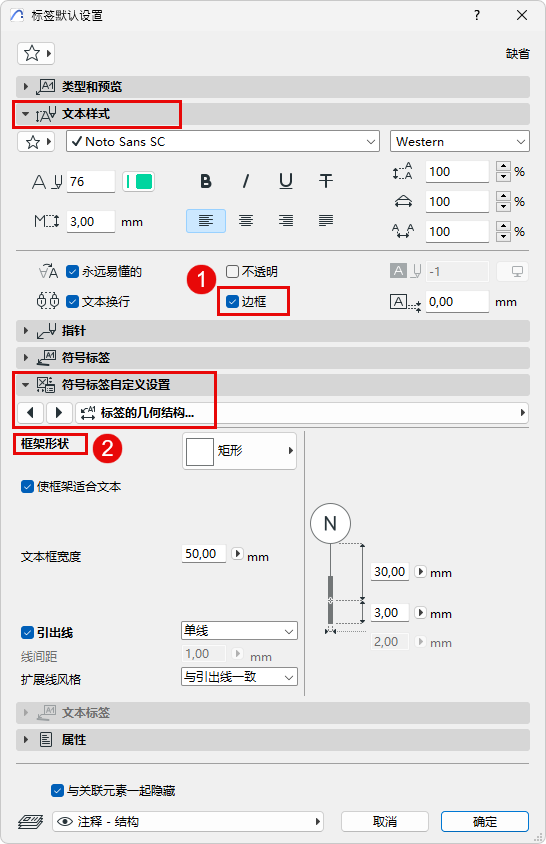

1. 在文字樣式面板中開啟“邊框”。
2. 前往自定義設定面板，開啟頁眉樣式或標籤幾何形狀標籤頁。

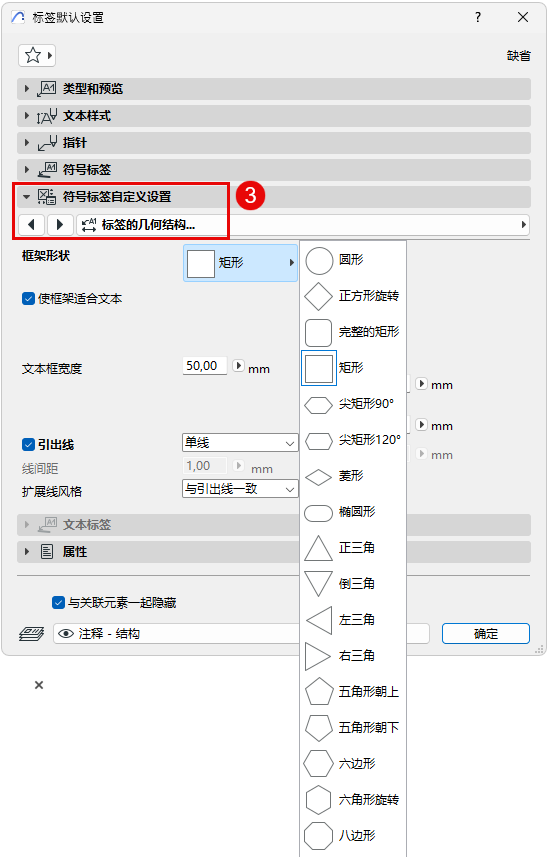

3. 選擇邊框的形狀：

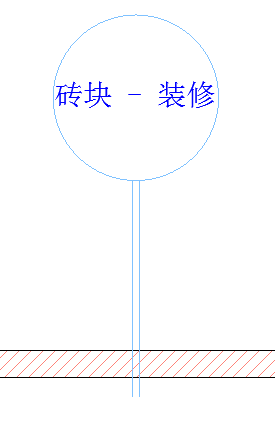

指針線vs. 指引線

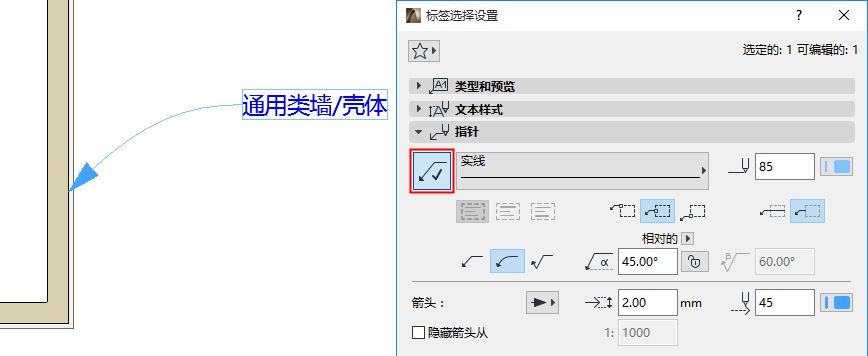

如果您已啟動標籤的指針線，那麼這些指針線的設定將佔優勢（標籤將l 不使用在自定義設定面板中定義的指引線。 ）

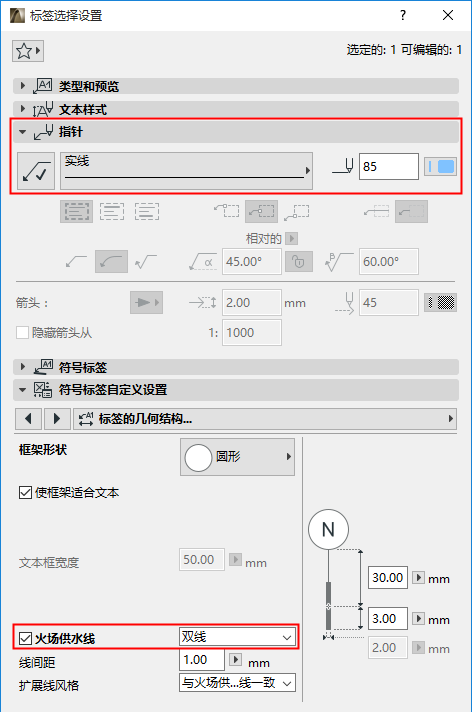

如果您不使用指針線（指針按鈕關），那麼將使用指引線（在自定義設定面板中定義）。指引線的線和筆設定也在指針面板中設定。

相關主題：

指針線

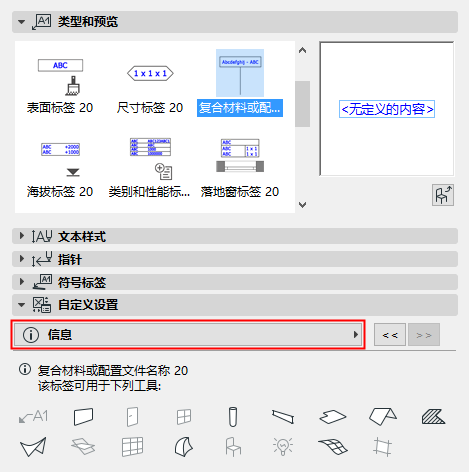

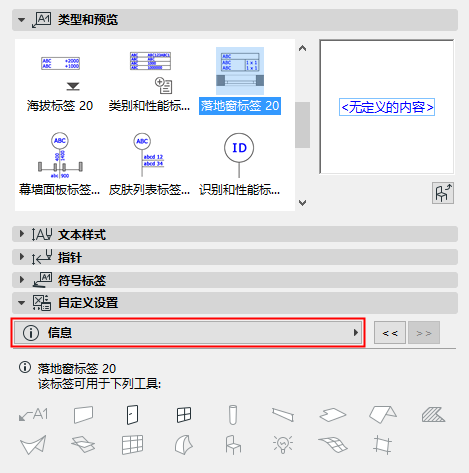

訊息標籤頁

這是一個僅訊息提示。它顯示了可用於選定標籤的元素類型。
