指針線

啟動指針

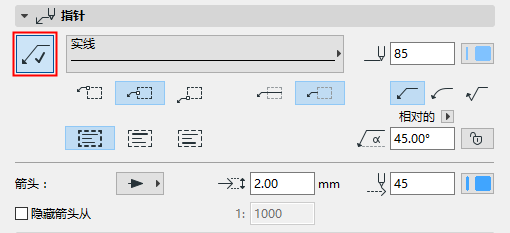

點擊指針按鈕來分配一個指針線並啟動該面板上剩餘的設定。

定義指針線的線型和 畫筆顏色。

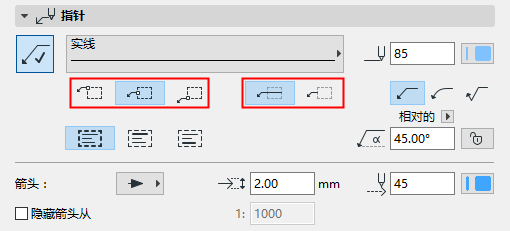

使用這些控件將指針線與文字框連接（頂部、中部或底部）。

若需要：將指針線延伸到文字行下方。

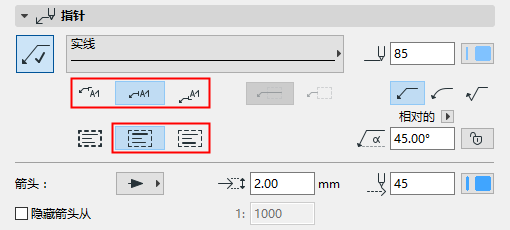

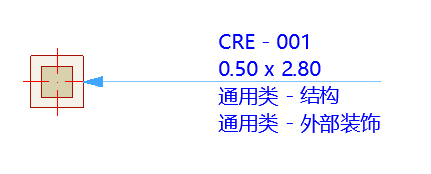

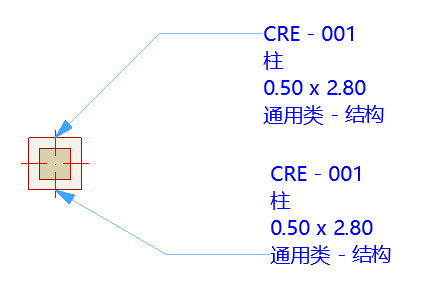

使用這些控件將指針線連接至首行或末行文字（對齊文字行頂部、中部或底部）：

選擇指針是否帶直線、曲線或交叉指針線。

使用一個從0到90的值（預設情況下是90度）輸入指針開始角度 。角度是從標註線開始測量的。點擊鎖定圖標來防止角度被圖形化修改（例如，偶然的）。

註：鎖定角度控制影響圖像編輯的範圍。如果它是開啟狀態，指針線的開始角度保持固定，限制編輯的可能性。

選擇一個樣式和畫筆顏色，並輸入箭頭的大小。

隱藏箭頭從：如果您想隱藏視圖上超過一定比例的指針線箭頭，勾選該複選框（在字段中輸入所需的正確的比例）。

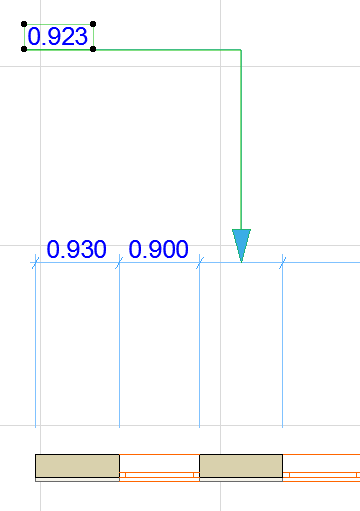

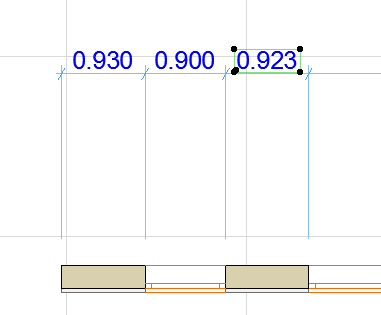

即使您沒有開啟用於標註文字的指針線，如果您將標註文字框移動到一定範圍之外，指針線將自動出現。

如果您執行下列任意操作，自動添加的指針線將消失：
