建立模塊 (.mod) 檔案
模塊格式(.mod) 是一種簡化的專案檔案，可作為熱連結模塊放置或與一個專案合併。
- 您可以儲存所有專案元素或只儲存選中的元素和在模塊檔案中選中的樓層。
- 一個 .mod 檔案只包含模塊和平面圖數據

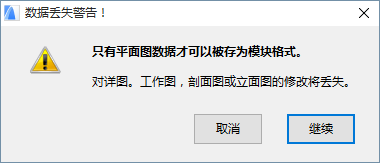

- 一個.mod 檔案包括嵌套物件，但不包括剖面圖/立面圖/IE、工作圖/詳圖、或3D文檔數據的訊息。
- A .mod 檔案只包含在標籤中使用過的圖注
- 一個 .mod 檔案僅指其元素實際使用的屬性。因此，一個.mod檔案比一個.pln檔案小得多。
- 將熱連結儲存為檔案始終以.mod格式儲存熱連結。
將其儲存為.mod檔案-從樓層平面圖中

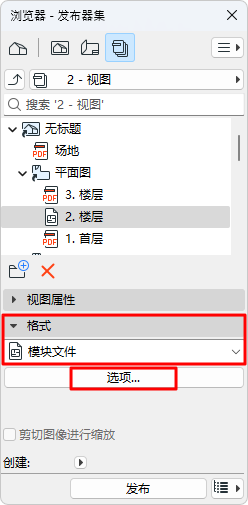

將視圖儲存為.mod檔案-從發佈器中
僅適用於從平面圖儲存的視圖。
點擊選項來設定應該包含在模塊中的樓層和元素。（見下面的。）

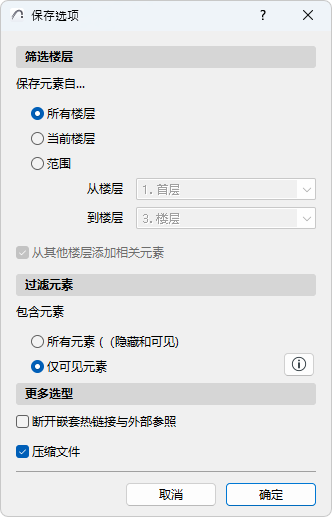

模塊儲存選項

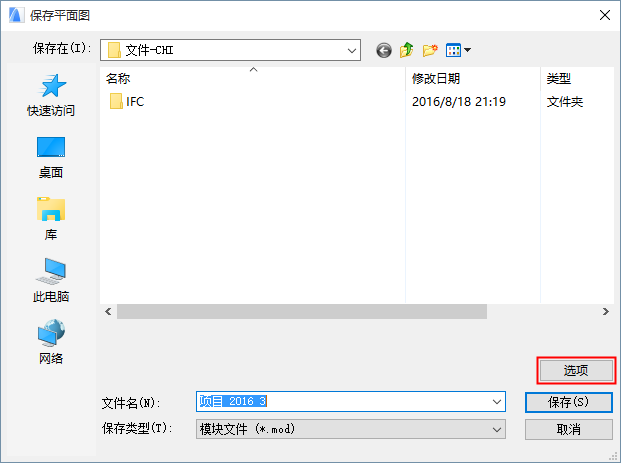

在“另存為”對話框中，點擊選項按鈕，開啟儲存選項。
- 預設選擇是 所有樓層
- 或者，選擇當前樓層，或選擇要包含在模塊檔案中的樓層的特定範圍。落在此範圍內的任何元素將包括在模塊內。
- 從其他樓層添加相關元素：如果您選擇當前樓層 或一個範圍，選擇此項以包括在這些特定樓層上顯示的所有元素（由於它們的樓層控制顯示被設定為相關樓層），即使它們的始位樓層在模塊樓層範圍之外。
選擇儲存平面圖的所有元素，或僅儲存可見的元素。
- 所有元素 (隱藏和可見）:儲存的模塊將包含平面圖中的所有專案元素 - 不考慮它們的翻新狀態或選型狀態。
- 僅可見元素:儲存的模塊將只包含以下
- 在可見圖層的元素
- 可見的原因是因為部分結構顯示設定
- 處於活動狀態的設計選型
- 依據其翻新狀態歸為存在
斷開嵌套熱連結與外部參照
如果模塊檔案包含任何嵌套的熱連結和/或外部引用檔案，如果源檔案變得不可用或不在被需要，請可以選中此項來斷開這些鏈接。
參見放置熱連結。
