- 轉到平面圖或3D視窗。
- 轉到設計>模型檢查>碰撞檢測。

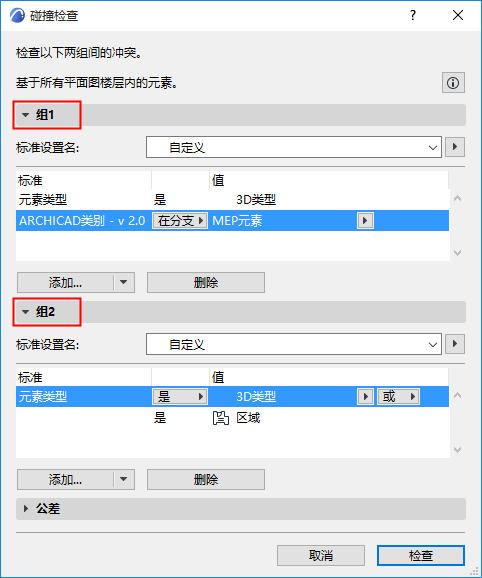

- 在對話框中，定義您想要選中的兩組3D元素的標準。

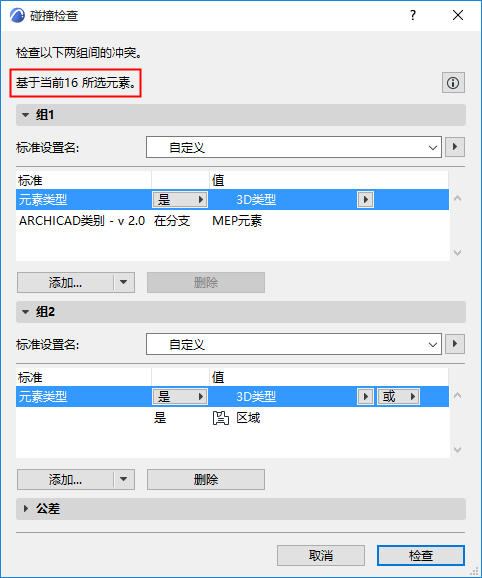

- 如果選中任何元素，碰撞檢查將僅檢查所選元素!任何當前選擇的回饋，請參見對話框的頂部。
更多訊息，參見定義碰撞組。
- 根據需要設定表面和/或體積容許值。
更多訊息，參見設定體積/表面公差。
- 按下 勾選 以運行碰撞檢查。

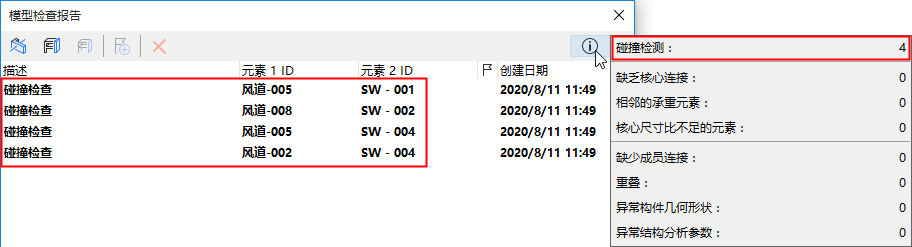

- 模型檢查報告將開啟並顯示結果。報告中也列出了碰撞類型的問題。點擊訊息，查看衝突的數量。
與“模型檢查報告”中列出的其他問題一樣，您可以查看模型中的相關元素並建立問題。
參見模型檢查報告 。
有關主題：
圖形覆蓋規則和碰撞檢測中的表面標準
