選擇用於比較的視圖

模型比較對比的3D模型是來自不同的模型檔案或版本（物理模型或結構分析模型）的3D視圖。

如要定義確切的3D視圖，請使用選擇視圖對話框。可以選擇兩個模型共用的三維視圖，也可以從每個模型中選擇不同的視圖。

視圖選擇對於模型比較非常重要：

元素可能在一個視圖中可見，但在另一個視圖中不可見（例如，由於翻新狀態、設計選型、圖層設定、部分結構顯示等原因）。

• 在某個視圖中被認為是“被修改“的相交的元素在另一個視圖中可能不會如此，這取決於視圖的圖層組合。

1. 使用 設計 > 模型比較 來選擇2個版本不同的模型.
2. 從“模型比較”彈出式小面板點擊“視圖選擇器”按鈕。

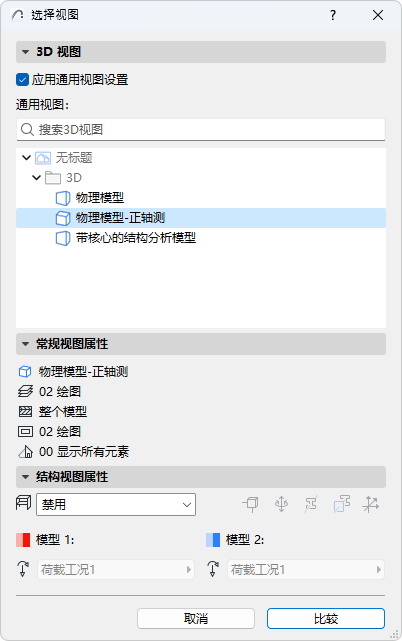

3. 選擇視圖對話框將開啟，顯示兩個選定專案的視圖映射。
4. 選擇視圖(這裡, 選擇一個在2個模型中共用的視圖), 然後在下面的面板中查看常規 視圖屬性 設定。





物理的 vs. 結構分析模型

預設情況下，“模型比較”預設物理模型視圖之間的比較。若要比較結構分析模型的視圖，請在“結構視圖屬性”面板中啟用該選項。

更多說明，參見比較結構分析模型。

要比較兩個不同的3D視圖，請執行以下操作：

1. 取消選中“應用通用視圖設定”。
2. 現在，分別並排列出了每個模型版本的3D視圖。





3. 在常規視圖屬性 面板中查看他們的設定。
4. 對於每個模型，選擇一個3D視圖，然後點擊比較.

相關主題

比較結構分析模型
