佈設設定——支管、定位、隔離層

適用於 Archicad Collaborate.

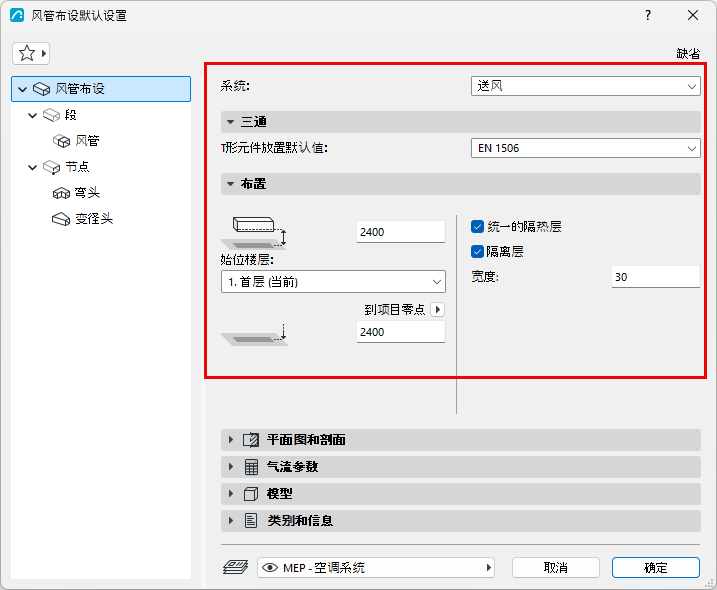

開啟佈設工具預設設定。

MEP系統

選擇一個可用的MEP系統。MEP系統定義了佈設的2D和3D外觀。參見 MEP系統 。

註： 將佈設元素連接到獨立的 MEP 物件時，佈設元素會自動 "繼承 "該物件連接點的 MEP 系統屬性。


三通

在“分管”下，預設尺寸表適用於佈設的T型元素。

參見佈設規格。

佈置

  • 設定佈設元素的“始位樓層”並從“始位樓層”偏移
  • 設定佈設元素底部與所選參考層的偏移量

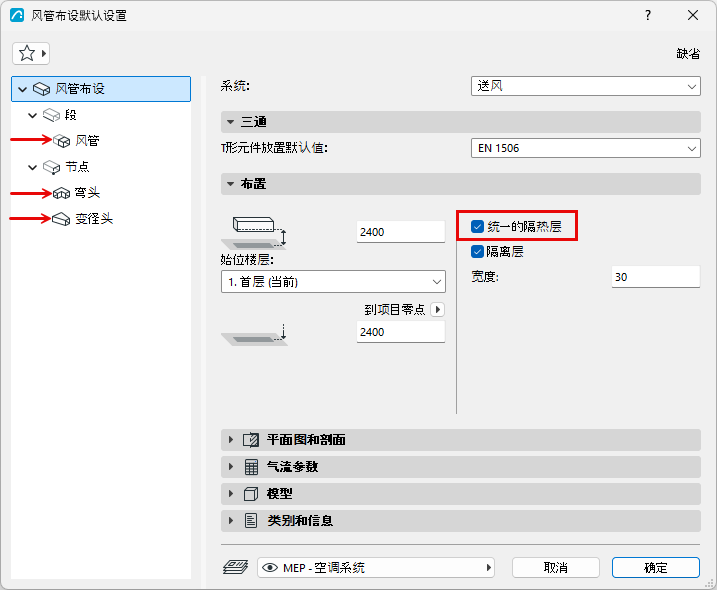

統一的隔熱層

勾選以將相同的隔熱層設定應用到線路的所有部分。風管、彎頭和變徑頭。



如有需要，可取消勾選複選框，在其獨立設定頁面為任意部件設定單獨的保溫值。

絕緣

勾選複選框，在風管/水管的外表面添加絕緣層。然後輸入絕緣層的厚度。
