MEP系統

適用於 Archicad Collaborate.

MEP 系統是專案屬性。建立並儲存 MEP 系統，然後將其應用於 MEP 模型的元素以控制其顯示。對於每個 MEP 系統，根據您的標準設定首選的填充、線和表面。

MEP 系統對話框

從以下位置開啟此對話框

  • 設計> MEP系統
  • 選項 > 元素屬性 > MEP系統
  • MEP工程工具欄中的MEP系統快捷方式
  • 系統瀏覽器中的 MEP 系統快捷方式

左側列出了您專案的 MEP 系統屬性。您可以建立、複製和重命名它們。要按檔案夾組織它們，只需拖放即可。

對於每個選定的 MEP 系統，在右側編輯其數據。

MEP 系統對話框命令與其他屬性的命令類似。參見 使用屬性對話框

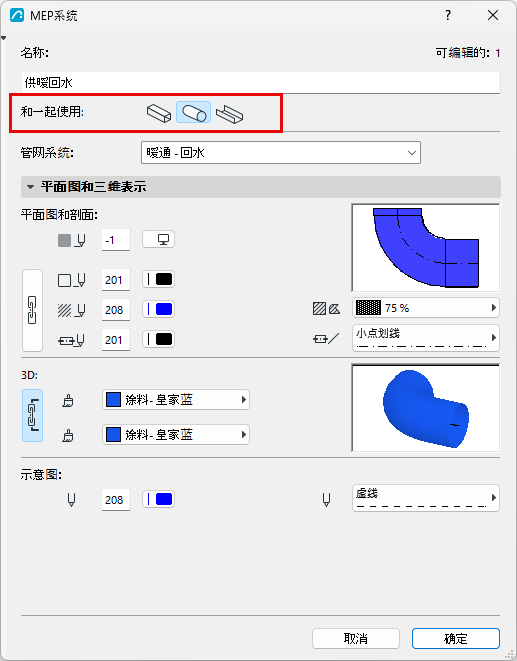

可與（佈設類型）一起使用

每個 MEP 系統只能使用一種佈設類型：風管、水管或電纜。對於每個 MEP 系統，點擊這些圖標之一以選擇其佈設類型。



分配配電系統

從列表中選擇配電系統。分配配電系統可進一步對 MEP 系統進行分類（例如指示流向），併為專案中的其他協作者提供清晰的定義。

可用的配電系統因所選的佈設類型（風管、水管或電纜）而異。配電系統集合是固定的，不可編輯。

編輯平面圖、3D 和示意圖顯示

在“平面圖與 3D 表示”面板中：使用控件為當前的MEP系統設定填充、線和表面。

使用專用控件為示意圖顯示設定單獨的顏色和線型。

同時參見：MEP 元素的模型視圖選項

將 MEP 系統分配給佈設或 MEP 元素

  • 至 MEP 佈設：在“佈設設定”對話框的頂部為每條佈設路徑指定了一個MEP系統。參見佈設設定——支管、定位、隔離層。
  • 至終端、附件和設備：使用自定義設定面板（“常規”或“連接”選項卡）在元素設定中分配 MEP 系統。

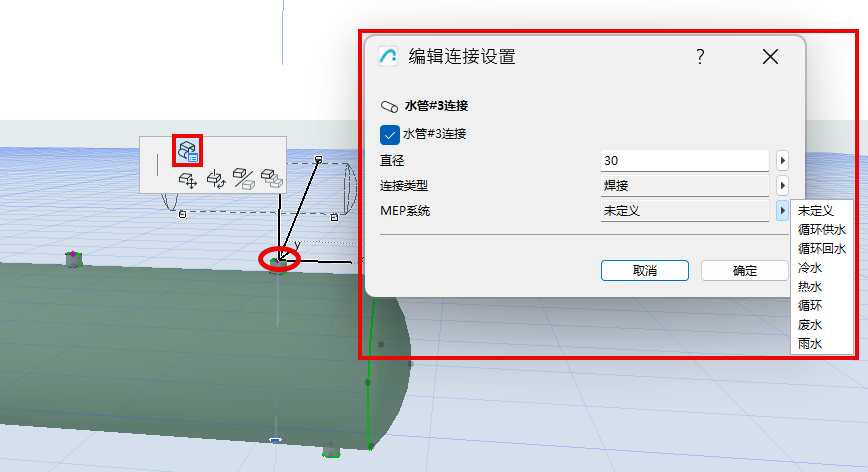

    • 您也可以在模型中點擊連接點並使用“編輯連接設定”。


刪除/替換 MEP 系統

參見刪除屬性

如果 MEP 系統已分配給任何元素，將其刪除將導致屬性缺失。為避免這種情況，您可以將已刪除的 MEP 系統替換為另一個系統，然後將其改派給這些元素。
