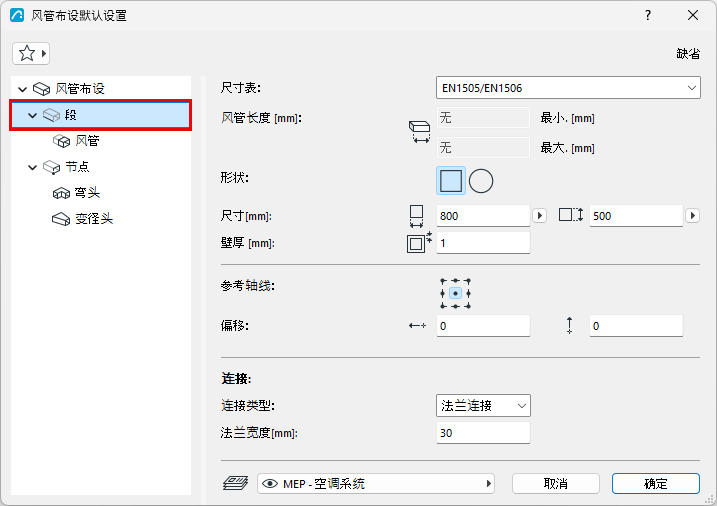

佈設段設定

適用於 Archicad Collaborate.

尺寸表

選擇一個尺寸表。(定義表格的位置是佈設規格。)

風管長度

如果在“佈設規格”中設定了“使用單個長度”，則會顯示此數據。

參見使用單個水管和風管長度。

形狀

（僅限風管）：選擇一個橫斷面：矩形或圓形。

標註

• （僅限風管）：矩形：輸入橫截面尺寸。
• 從定義的標註表中選擇一個圓形標註標準。
  註： 您可以在輸入過程中自定義任何段的橫截面。 請參見 實時更改佈設參數。

牆厚度

MEP元素牆的厚度。

對齊和偏移

參見 編輯分段參考線 - 對齊和偏移

連接類型

選擇適當的類型（如法蘭式、焊接式、簡單式）——取決於佈設類型。根據情況輸入寬度/直徑。

該段的彎頭和節點將相應地使用這些連接。
