放置 MEP 佈設

適用於 Archicad Collaborate.

1. 從工具箱中啟動一個佈設工具：風管佈設，電纜橋架佈設或水管佈設。
2. 參考線預設位於佈設路線段的中心。根據需要在訊息框中輸入偏移量或調整對齊方式。(見   編輯分段參考線 - 對齊和偏移)





   註： 在二維視圖中開啟 MEP 參考線 ，選單路徑：視圖 > 螢幕顯示選項。
3. 在平面圖、剖面圖或 3D 視窗中：連續點擊來定義佈設多邊形的分段和節點。
   • 每次點擊代表一個連接相鄰線段的節點。
   • 按迴車鍵刪除最後放置的分段

   您也可以從現有端口開始佈設。要在重疊的端口之間進行選擇：使用 Tab 鍵在可用端口之間循環切換，然後選擇您需要的端口。

   觀看視頻：管理重疊連接

4. 要完成佈設，請在最後一個線段的末端再次點擊。





每個節點處將自動生成彎頭和變徑頭。

實時更改佈設參數

開始放置佈設元素之後，其橫截面可以在追蹤器中更改。

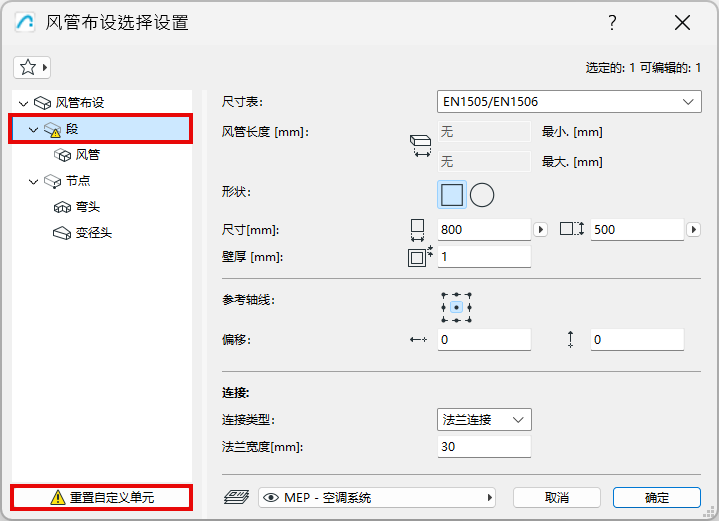

由於您已更改了段的預設參數值，因此在設定對話框中顯示為“自定義”。

合併佈設

在以下情況下，佈設將合併：

• 一個佈設元素的末端節點與另一個佈設元素的末端節點相連
• 一個分支被刪除（剩餘的佈設將被合併在一起）。
• 分管末端節點被移動，原分管連接被斷開

用魔棒佈設元素

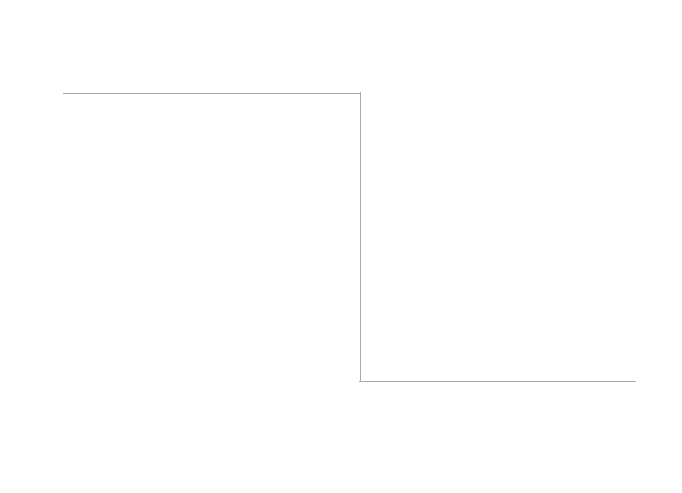

使用魔術棒基於已有的聚合線或多邊形，點擊即可佈設MEP元素。

1. 繪製一條直線或弧線
2. 選擇一個 MEP 工具（風管、水管或電纜橋架）。
3. 按空格鍵啟動魔術棒，然後點擊聚合線或多邊形。

柔性風管和柔性水管段

使用這些工具，可以利用“雲形線類型輸入”輕鬆建立靈活的幾何圖形。點擊現有佈設元素的端口以進行連接，或者雙擊結束輸入。

柔性通風管不會在兩端添加變徑頭，必須在佈設時解決不同尺寸的連接問題。

見以圖形方式編輯佈設。
