水暖數據（供熱、供冷）

為供暖或冷卻系統建模後，即可定義相關的計算輸入。設計標準在設備設定中進行設定，而更寬泛的系統數據（例如供熱或供冷供回水溫度）則在“水暖設定”對話框中定義。

1. 使用管道元件和設備建立水力系統

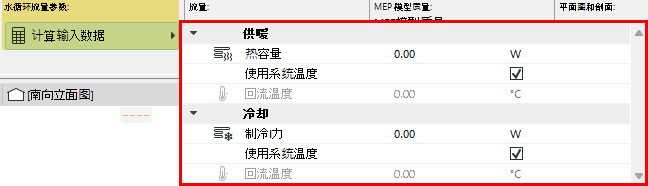

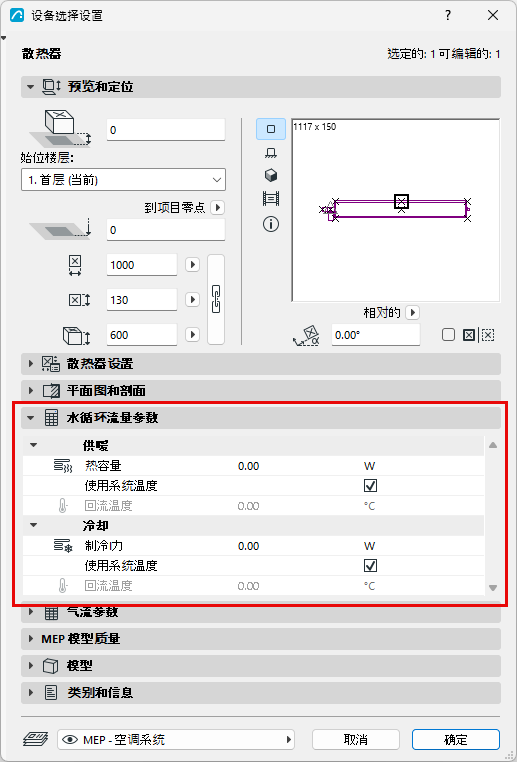

2. 在各個水暖設備的設定對話框或“訊息框”中輸入其供熱和供冷值：

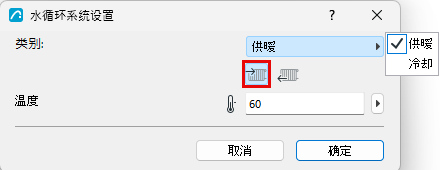

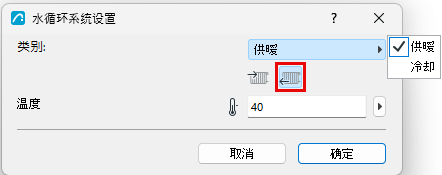

3. 在水暖系統設定中：定義溫度要求（例如送風和迴風）：
   • 通過 MEP 工具欄或任意水力系統分段的右鍵選單，開啟水力系統設定。

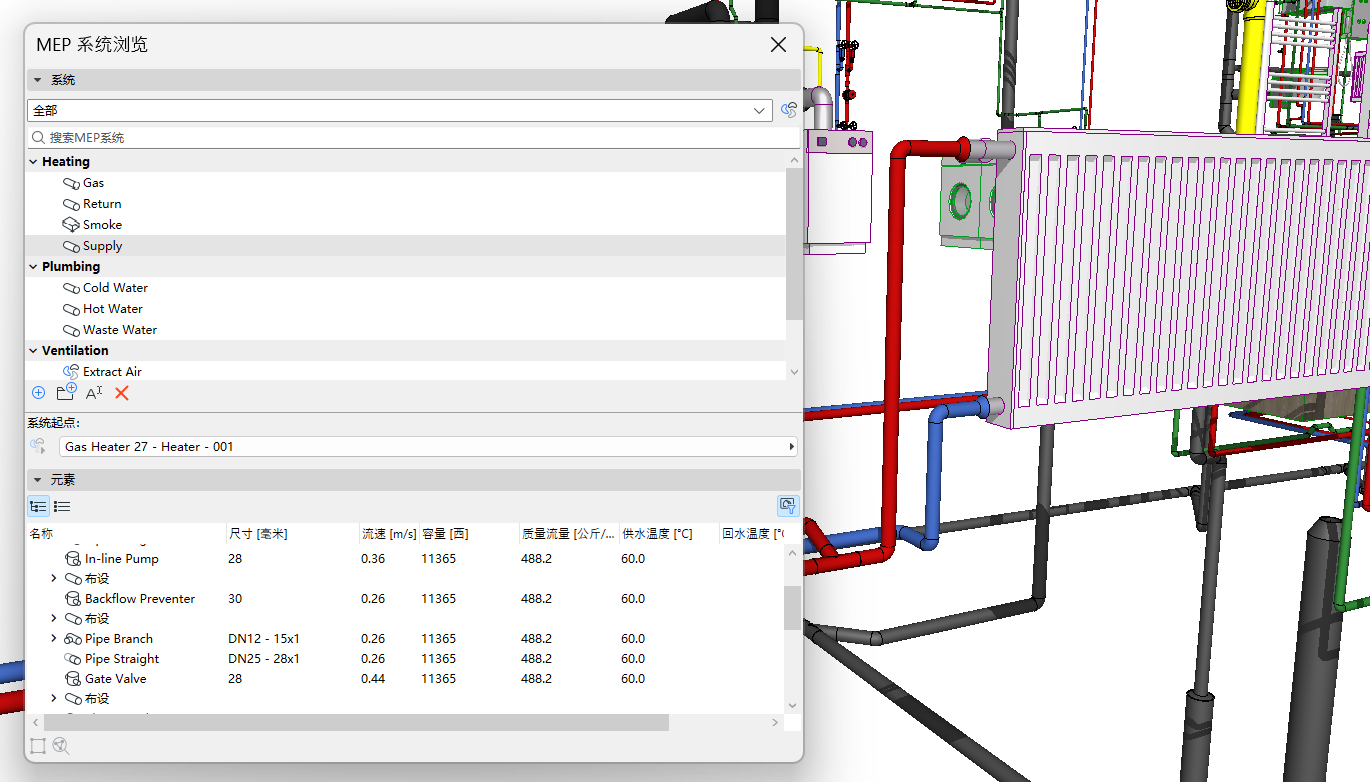

4. 將水力系統添加到系統瀏覽器（參見將 MEP 系統添加到系統瀏覽器)

   系統瀏覽器會顯示每個元素的相關數據：容量、送風和迴風溫度、質量流量、速度。





   • “容量”添加至系統起始點
   • 系統會計算管路及其分段的質量流量、流速和回水溫度。
   • 這些數據基於元件尺寸以及為水力元件輸入的容量和溫度數據
5. 優化水管尺寸：根據系統瀏覽器中顯示的數據，根據需要使用水力優化器工具調整風管尺寸。

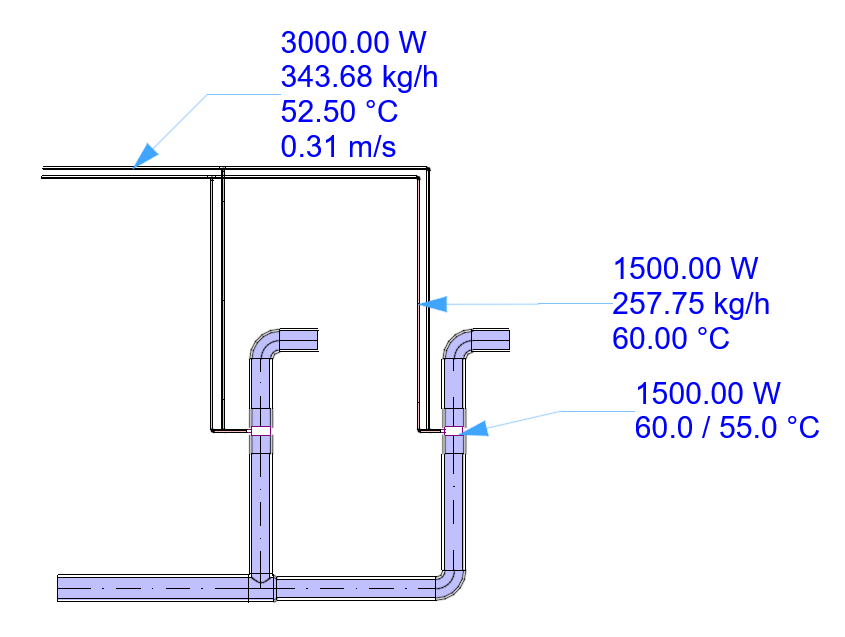

您可以通過標籤和清單來顯示系統中所有部件的這些數據。    。
