建立自定義MEP部件

適用於 Archicad Collaborate.

如果您的圖庫中沒有自定義 3D MEP 物件（例如，與您需要的尺寸和連接邏輯相匹配的特定閥門或配件），請使用此功能對其進行建模。

1. 在平面圖或3D視窗中，使用任意構造元素（比如牆、板、物件、MEP元素）建立一個自定義MEP部件。

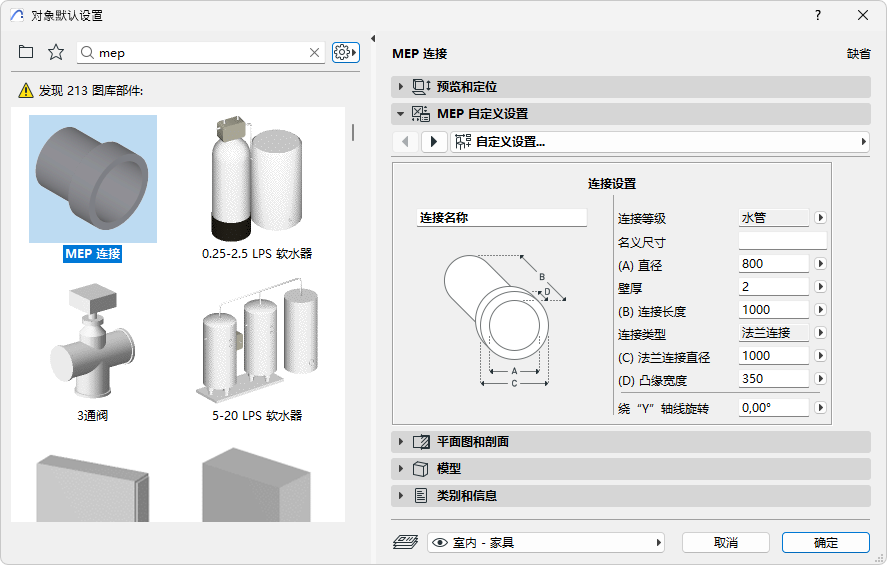

2. 如果您的自定義MEP元素需要一個或多個連接，則必須將MEP元素物件用作元素的一部分。MEP元素物件可以從MEP圖庫中找到：





3. 從3D視窗中：
   • 使用檔案 > 圖庫和物件 > 將所選另存為 > MEP部件
   • 從 MEP 工具欄中點擊 MEP 部件... 命令
4. 在彈出的對話框中：為該物件輸入檔案名和目標位置。

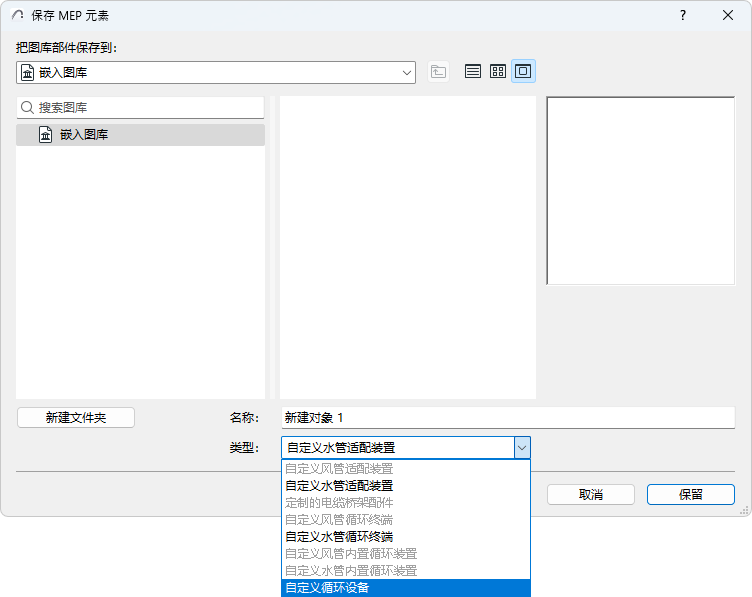

5. 從類型下拉列表選擇一個子類型。





   註： 可用的子類型取決於自定義物件中包含的MEP連接物件的數量和類型。如果其只有一個單獨的連接，則設備和內聯子類型（需要多個共線連接）在此不可用。
6. 點擊儲存。可從所選子類型的“工具”設定訪問新的MEP物件。
