建立自定義MEP符號

適用於 Archicad Collaborate.

為眾多 MEP 元素提供內置平面圖符號。

如果您喜歡自定義符號，可以編輯內置符號或繪製自己的符號。

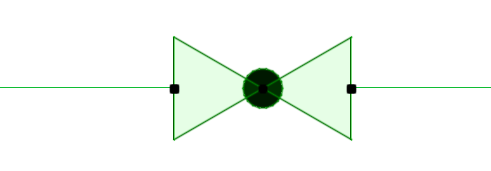

例如，以下是管道閥門的內置符號。

建立帶手柄的閥門符號：

1. 執行以下一種操作：

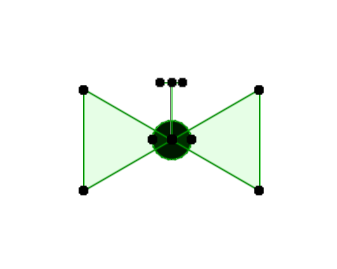

   • 將現有的二維符號複製並貼上到工作表（或平面圖）中
   • 使用二維繪圖元素（如線條、填充）繪製新符號
2. 選擇新的符號繪圖。

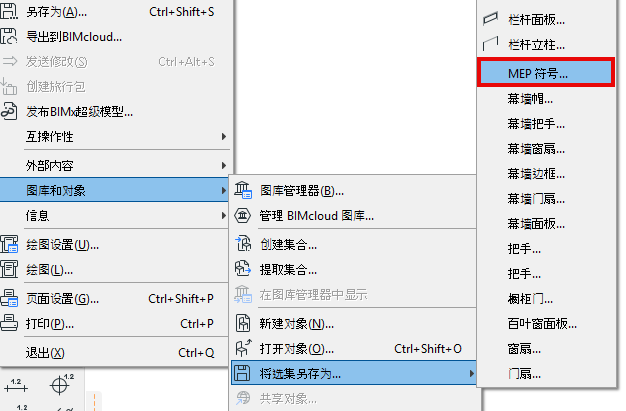

3. 使用檔案 > 圖庫和物件 > 將所選另存為 > MEP符號。

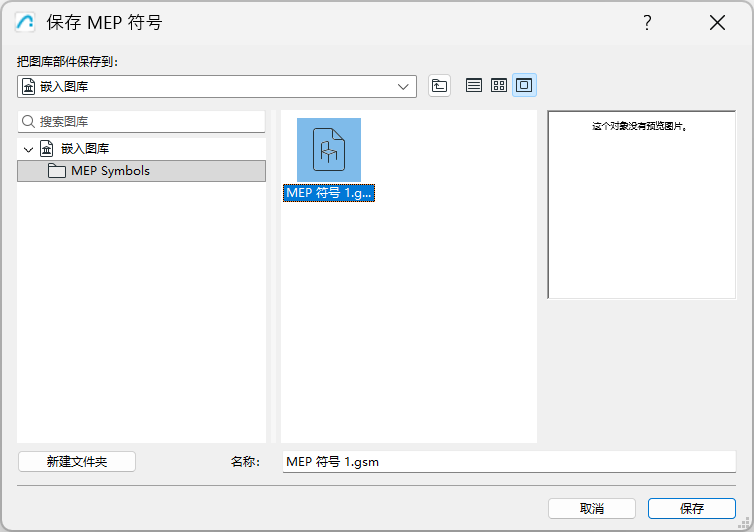

4. 輸入檔案名和位置，然後點擊 儲存。
   • 預設位置是 "嵌入式庫"，但如果您有大量的 MEP 符號，將它們組織到已命名的子檔案夾中會非常有用。





5. 在模型中，選擇要替換的 MEP 物件符號（例如，該閥門）並開啟其物件設定。

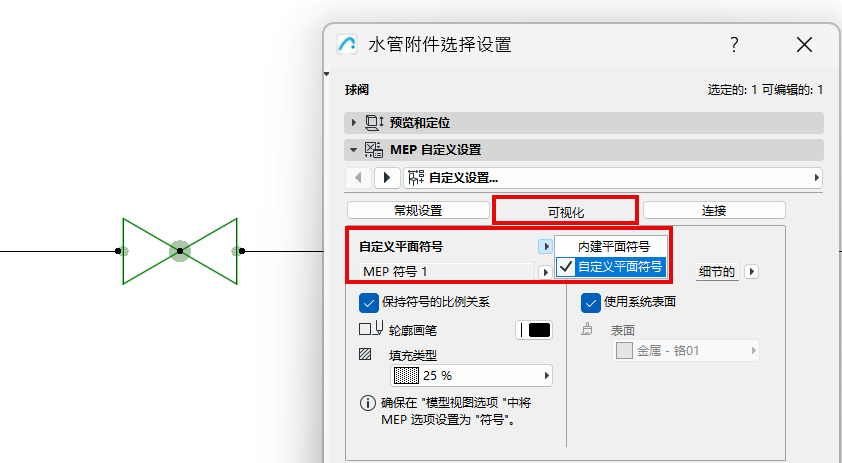

6. 在 MEP 自定義設定頁面中，進入“視覺化”選項卡。

   可以選擇自定義平面符號，而不是內置的平面符號。

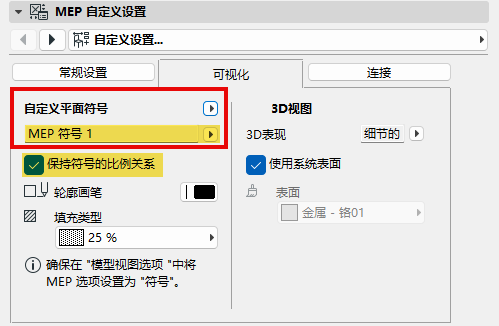

7. 從彈出視窗中選擇已儲存的自定義 MEP 符號。
   • 保持符號比例 複選框預設為選中，以避免物件顯示失真

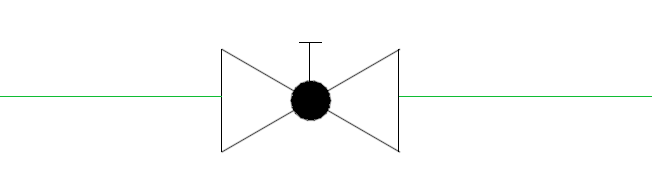

8. 閥門現在使用自定義的 MEP 符號顯示。





如有需要，可移動熱點以圖形方式重新縮放符號。

觀看視頻：自定義符號建立

調整自定義符號的對齊方式-使用偏移參數

如果新符號在平面圖中的位置不正確：

1. 選擇符號。
2. 開啟物件選擇設定。

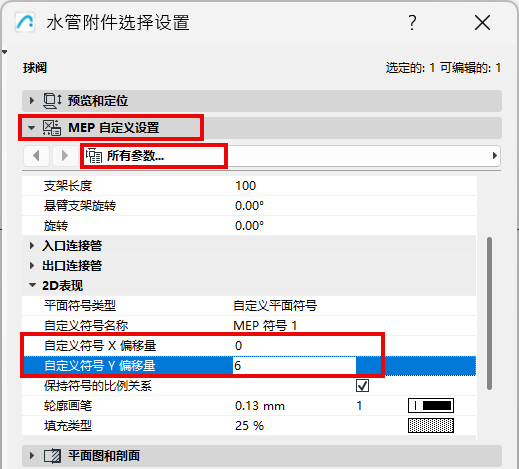

3. 轉到 MEP 自定義設定 ，開啟所有參數列表。
4. 使用 自定義符號偏移 X 和 Y 參數調整物件的位置。
