結構荷載

“荷載”代表了作用於承重結構上的應力和張力，必須在建築的整個生命週期中予以考慮。

它們通過荷載元素在Archicad的結構分析模型當中顯示，並受到基於SAF的數據交換工作流的支持。在往返交流數據過程中，所有荷載相關的訊息都保留在BIM模型當中。

註： 只有在“結構分析模型”是啟用時“荷載”才是可見的。若要啟用結構分析模型，請使用“視圖”選單或“結構分析模型”工具欄中的切換鍵。

還可以在Archicad中放置新的荷載元素（點、線、面），並定義或編輯荷載工況、組和組合的數據。

荷載與其放置的構件之間相關聯。“構件”幾何圖形或位置的任何變化（包括“生成規則”所造成的影響）也會影響到“荷載元素”。

荷載工況和荷載組

“荷載工況”是指“針對特定的驗證同時考慮兼容的荷載佈置，變形和缺陷以及固定的可變作用和永久作用”。(BS EN 1990:2002+A1:2005 - 歐洲規範。結構設計依據）

在Archicad中：

  • 建立荷載元素時，其荷載工況在荷載工具設定中設定。
  • 荷載工況決定了荷載元素是否可見（類似於元素的可見性，具體取決於其圖層狀態）。

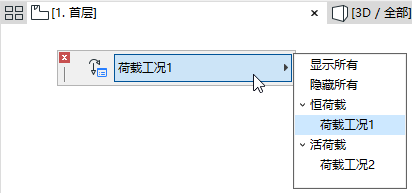

  • 使用“荷載工況”面板（預設情況下在“結構”工作環境中顯示）設定可見的“荷載工況”。

  • 可見的“荷載工況”可在“視圖設定”中為每個視圖儲存。
  • 要定義和管理專案的荷載工況，請轉到選項 > 荷載管理器。
  • “荷載管理器”中列出的“荷載工況”以荷載組分類，這是許多結構分析軟體使用並識別的分類。

荷載組合

“荷載組合”包含同時作用於結構的多個荷載的數據。許多分析程序使用荷載組合數據，通過各種係數和乘數來計算這多個荷載的效應。

Archicad中的“荷載組合”用於與結構分析程序實現兼容。在Archicad,中其僅用於存儲和管理數據。
