建立/更新荷載

有了這個功能，結構工程師可以自動建立區域的活載。

工作原理

  • 將您的區域（通過其分類）映射到適當的荷載類別上
  • 荷載類別決定了活載值。Archicad自帶預設的荷載類別定義，您可以根據需要進行自定義。
  • 使用設計>結構分析元素>建立/更新荷載

哪些區域會建立活載？

為符合以下條件的區域建立活載：

  • “生成活載”複選框已啟動（區域設定）
  • 該區域有一個分類（區域設定）
  • 區域分類被映射到荷載類別（荷載映射對話框）

啟動複選框：生成活荷載

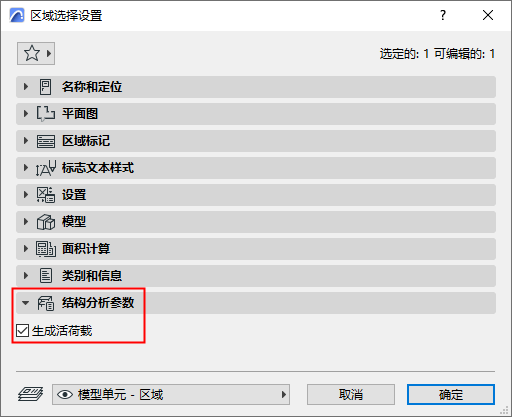

在區域設定或訊息框（結構分析參數面板）中將其啟動：



分類區域

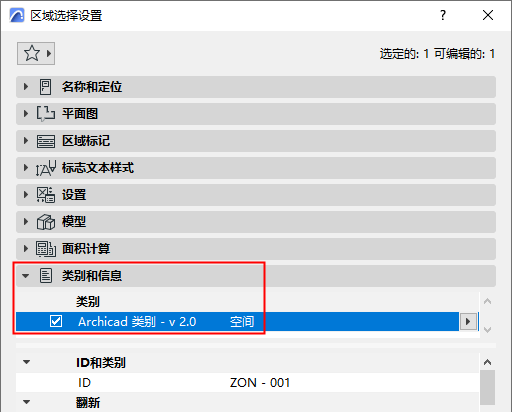

在區設定或訊息框（分類和屬性面板）中對區域進行分類：



設定荷載映射

  1. 開啟選項>荷載映射

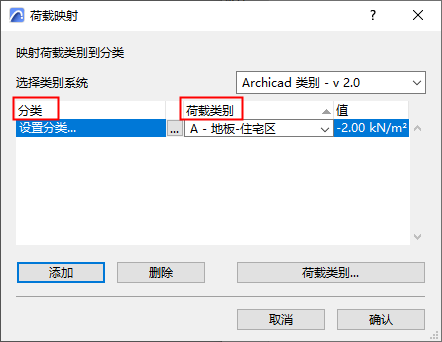

  2. 使用此表將分類（左欄）映射到荷載類別。

    • 點擊“添加”，根據需要建立任意數量的映射規則
    • 此對話框顯示了荷載類別值（如要編輯該值，請使用荷載類別對話框）

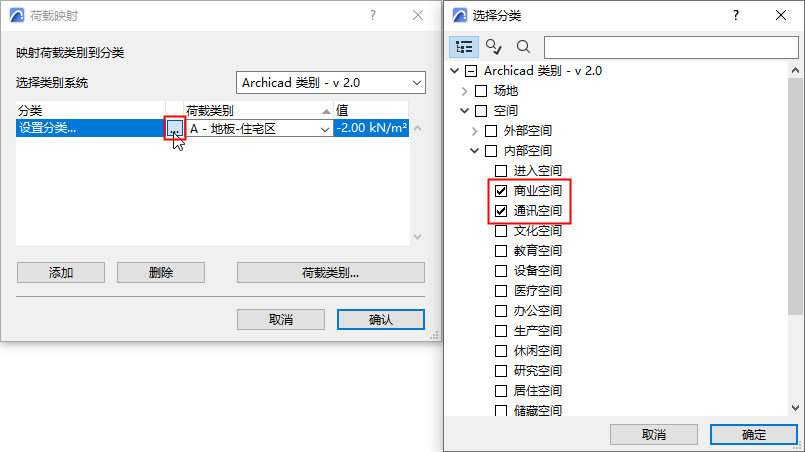

    • 您可以將一個或多個區域分類映射到任何一個荷載類別：此處，“會議室”和“辦公室”的分類被映射到一個單一的荷載類別。


建立活載命令

  1. 確保結構分析模型處於開啟狀態：使用顯示結構分析模型按鍵
    • 位於視圖選單
    • 在結構分析模型工具欄中
  2. 使用設計>結構分析元素>建立/更新荷載
  3. 勾選“活載”選項。
  4. 為活載選擇一個工況。
  5. 點擊確定。

在3D視圖中檢查所產生的表面荷載。



更新活載

當模型發生變化時，您可以以同樣的方式更新活載：

使用設計>結構分析元素>建立/更新荷載

根據需要建立、更新或刪除新建的活載，以反映模型的變更（例如，區域幾何形狀、分類）或荷載映射的變更。
