結構分析模型的表達

顯示/隱藏結構分析模型

結構分析模型可以顯示在平面圖，剖面視窗，和3D視圖中。

使用結構分析模型按鍵

• 位於結構分析模型工具欄
• 視圖選單

顯示/隱藏狀態特定於每個視圖而有所不同（有的視圖是開啟，有的是關閉）。

顯示透明物理模型

若 開啟了結構分析模型切換：

使用“透明物理模型”切換，也可在當前視圖中以透明形式顯示物理模型：

顯示結構分析模型的組件

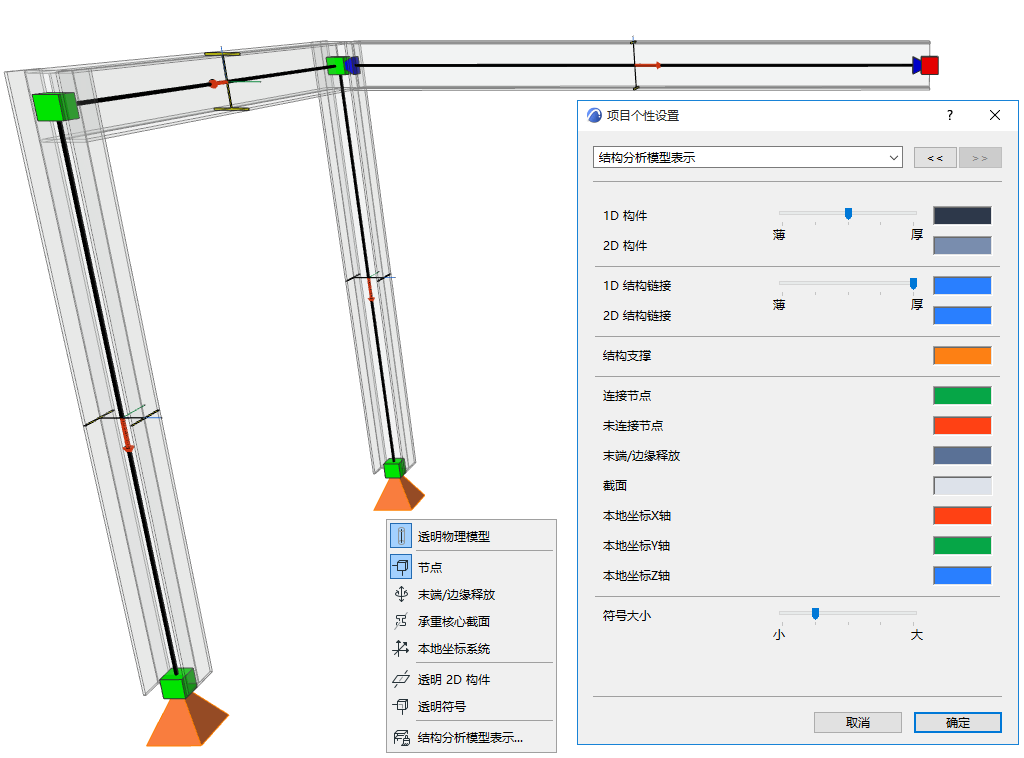

使用下面的控制按鈕顯示或隱藏結構分析模型組件。控制按鈕位於：

• 結構分析模型工具欄
• 視圖 > 結構分析模型選項
• 視圖>三維視圖中的元素>在三維中過濾和剪切元素（針對結構支撐和鏈接元素）

如要自定義組件顏色， 請參看結構分析模型表達（個性設定）

顯示節點

顯示1D和2D構件的端和角的節點。

節點連接：顏色反饋

在預設情況下：

• 綠色節點代表了連接的分析構件之間的一個正確的連接點或交叉點。
• 紅色節點代表自由的端或點（無需連接），或未連接/沒有支撐：

  圖 1. 1：有支撐，2:有連接，3:自由末端（懸臂），4:無連接，5:無支撐



顯示末端/邊緣釋放

使用此按鈕以顯示其在結構分析模型中的符號。

參見末端/邊緣釋放符號 。

顯示承重中心截面

僅1D構件包含一個橫截面。使用此按鈕以顯示其在結構分析模型中的符號。

讓此符號透明：使用 透明符號.

顯示本地座標系統

顯示元素的本地座標系（僅在3D視窗）

• 本地X軸：粗紅線
• 本地Y軸：細綠線
• 本地Z軸：細藍線

  圖 2. 結構分析構件的本地座標系



透明 2D 構件

按鈕具有以下功能：

• 將2D構件顯示為透明
• 將表面類型結構鏈接顯示為透明

透明符號

按鈕可將下列符號變為透明：

• 節點
• 末端釋放
• 彈簧類型的結構鏈接
• 支撐符號
• 承重核心截面
• 3D視圖中的點荷載箭頭
