設定調整規則

  1. 定義兩個構建組合：按類型或條件定義元素（請參見調整規則中的構件  ，如下）

  2. 定義規則方法（請參見調整規則方式：一個到另一個，或互相之間，如下）

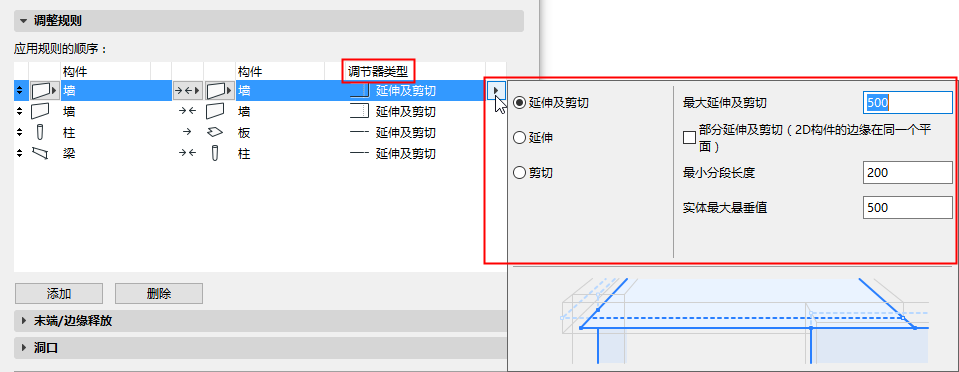

  3. 設定調整類型。
  4. 根據特定的調整規則設定額外的選項

    詳情參見 調整器類型和選項 。



調整規則注意事項

  • 規則按照列出的順序應用，並且全部執行。您可以拖拽規則以改變他們的順序。
  • 通常，“偏移”規則位於列表的頂部：它們不是用來建立連接本身，而是用來排列元素的，這樣其餘規則（拉伸，縮短）就可以根據需要應用了。

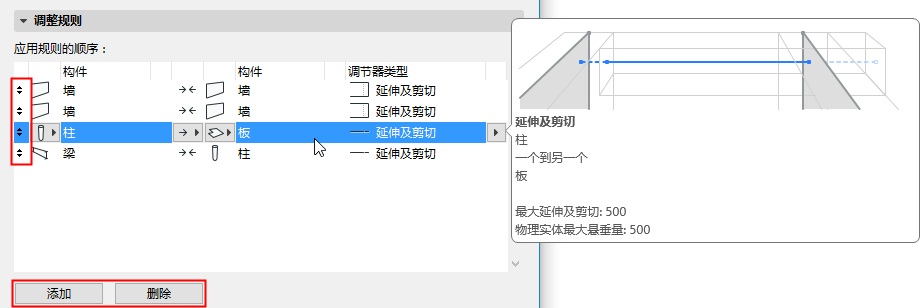

  • 將游標懸停在任意調整規則之上以查看訊息彈出視窗，顯示其參數以及預覽。

  • 使用調整規則面板底部的按鈕以添加或刪除規則。
    重要： 如果您刪除一個規則，相應的調整也不再被應用，結構分析模型將回到原位！

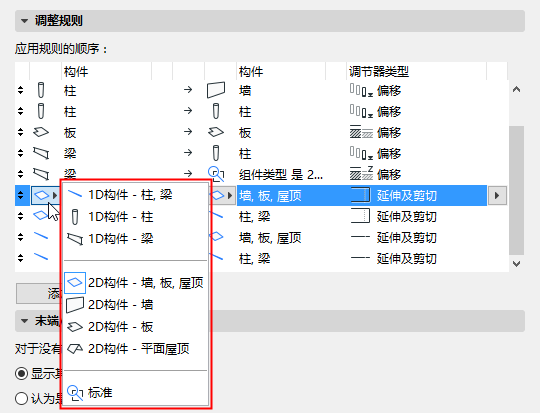

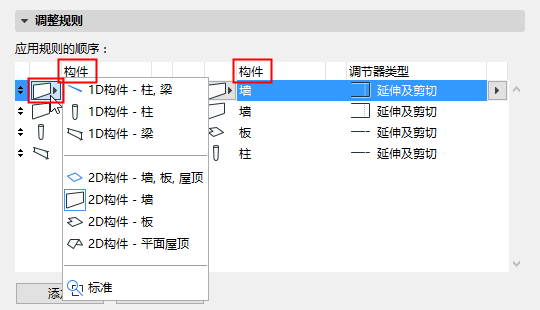

調整規則中的構件

調整規則的構件可以是

  • 結構分析模型中的任意元素類型
  • 所有1D或所有2D構件

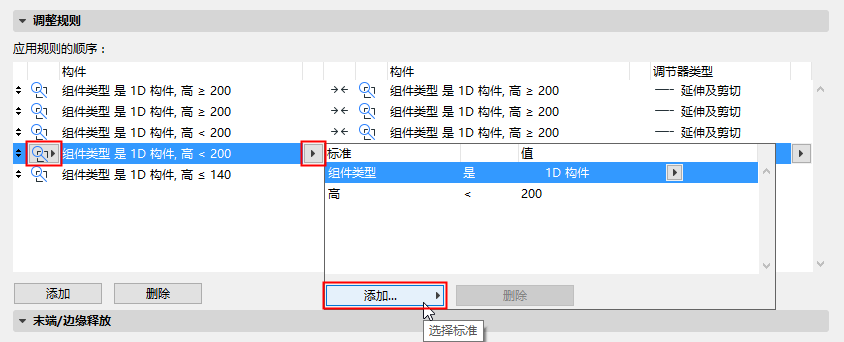

  • 基於條件的結構分析構件組

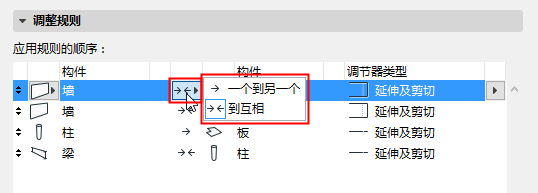

調整規則方式：一個到另一個，或互相之間

此控制鍵定義了調整將如何影響到調整規則中的兩個構件組。


  • 一個到另一個：OneToOther.png左列中的構件已被修改；右列中的構件保持不變。使用此方法可以拉伸和/或縮短或使一組元素彼此偏移。偏移和捕捉調整器始終使用此單向方法。
  • 相互之間 ：ToEachOther.png兩個類別的構件都受到了影響。使用此方法可以將兩組元素彼此拉伸和/或縮減。

有關詳細訊息和示例，請參見以下各節：

調整器類型和選項

調整規則示例
