拉伸2D構件

拉伸2D構件多邊形的一部分或全部一條邊，以便它可以連接到附近的另一個構件。

對於每個拉伸調節器，您可以設定最大允許拉伸距離（“最大拉伸”）。此距離是在未調整的1D構件節點和/或未調整的2D構件平面之間測量的。

註： 定義的公差為長度類型值：個性設定 > 工作單位中的長度單位可應用於此處。



將2D構件拉伸到1D構件

拉伸2D到1D （一個到另一個）




將2D拉伸到1D （相互之間）


圖 1. 1D柱向下拉伸到板；拉伸2D板的邊緣到達側樑

部分拉伸

選中此選項可僅拉伸2D構件邊緣的一部分。如果1D目標元素與被拉伸的2D構件在同一平面上，則適用此規則。



最小分段長度

如果啟用了部分拉伸：一個邊緣部件至少要達到此長度才能拉伸。



將2D構件拉伸到1D構件

拉伸2D到2D （一個到另一個）




將2D拉伸到2D （相互之間）

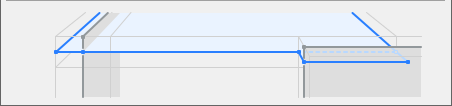

部分拉伸

選中此選項可僅拉伸2D構件邊緣的一部分。如果2D目標元素與被拉伸的2D構件在同一平面上，則適用此規則。



最小分段長度

如果啟用了部分拉伸：一個邊緣部件至少要達到此長度才能拉伸。
