調整相連的末端

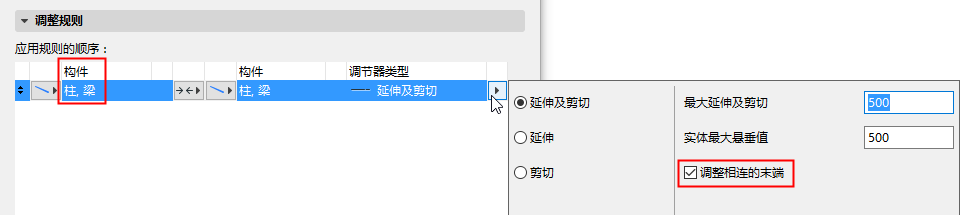

使用“拉伸”，“縮短”或“捕捉”在調整1D構件時可用。

如果當前調整規則導致出現新節點：此選項啟用進一步的調整，將新建立的連接節點考慮在內。

• 將在每個新節點上對連接的1D構件進行其他調整。
• 這些額外調整沿1D構件的本地x軸進行。
• 1D構件的末端釋放值基於這一個新的連接節點
• SAF中1D構件的起始點/終止點值基於這一個新的連接節點

例如：

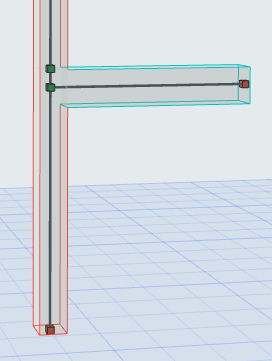

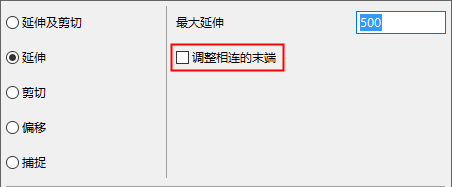

拉伸一個樑與柱相交，形成一個新的節點。“調整連接的節點”選項為關閉。

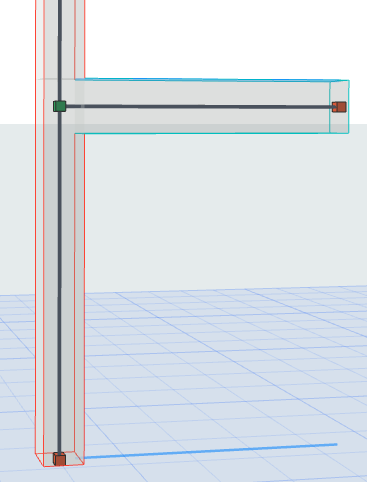

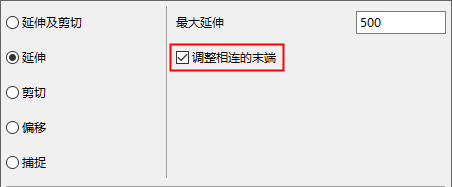

如果您開啟“調整連接端”：新的連接節點將被進一步調整，與現有節點重合。
