偏移2D構件

偏移總是在一個方向上發生（一個到另一個）：調整的構件將偏移到其目標構件；目標構件將保持不變。

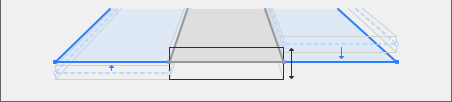

2D成員垂直於其自己的平面偏移。這是局部Z方向。

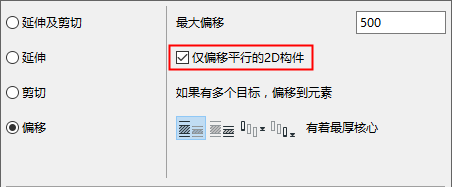

• 對於每個偏移調節器，您可以設定最大允許偏移量（“最大偏移量”）。此距離是在未調整的1D構件和/或未調整的2D構件平面之間測量的。

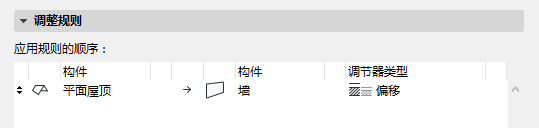

在此示例中，偏移量調節器使屋頂的2D構件平面可以連接到下面的牆的2D構件：

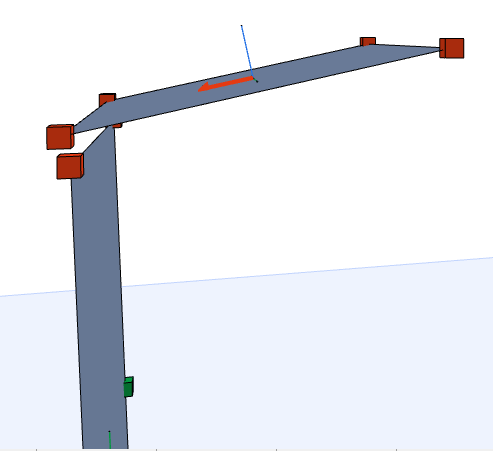

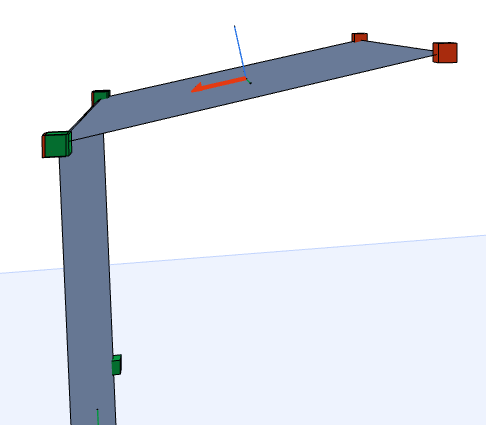

屋頂平面：偏移調整之前和之後

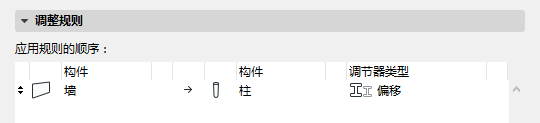

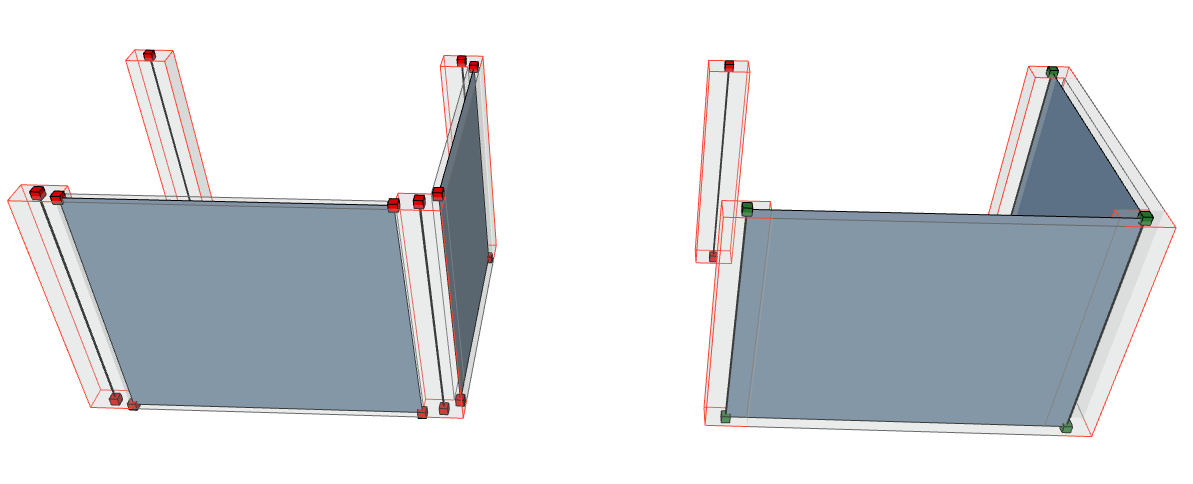

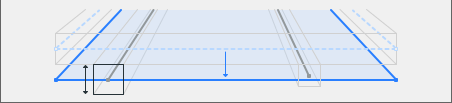

圖 1. 偏移2D牆構件到1D柱

參見有多個目標構件時的偏移選項。
