範例1：偏移樑到板

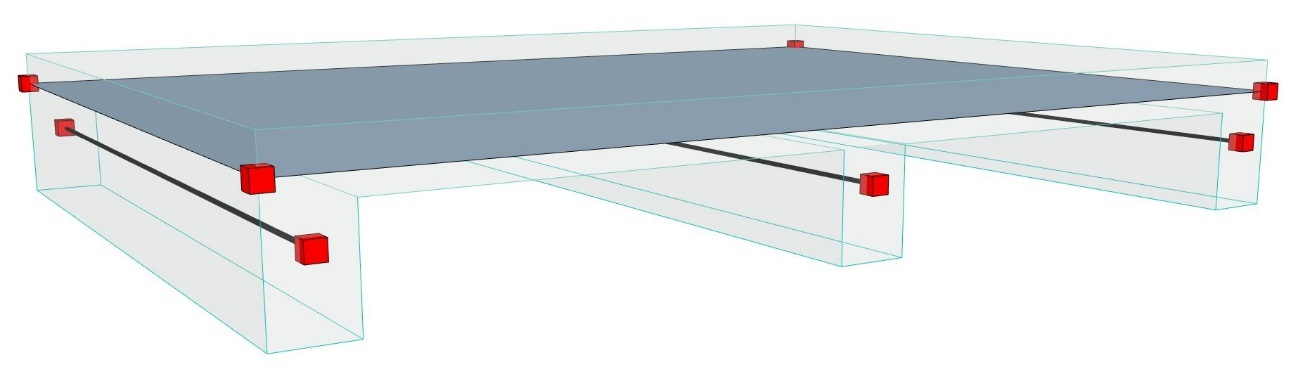

啟動結構分析模型，我們看到樑的1D構件（軸）與板沒有連接：缺少對結構分析非常必要的連續性。

解決方案是生成將樑的軸偏移到板的規則。

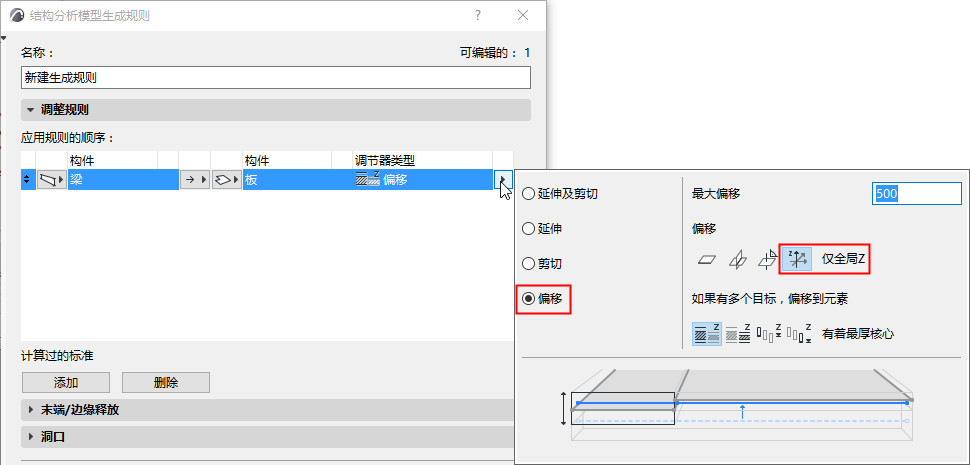

  • 構件組1：樑
  • 構件組2板
  • 方法：一個到另一個（調整樑到板）
  • 調節器類型：偏移
  • 額外選項，包括最大允許偏移。

    在此例中，我們使用全局Z方向。

    註： 定義的公差為長度類型值：個性設定 > 工作單位中的長度單位可應用於此處。

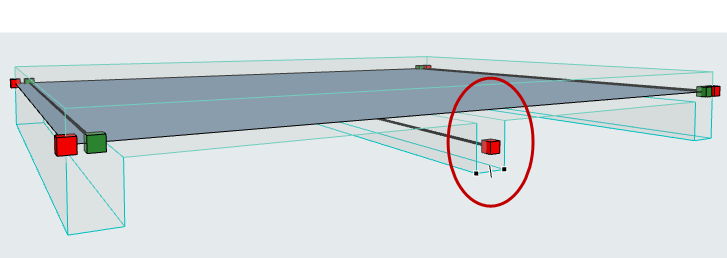

點擊確認應用該規則。此時樑的軸被偏移到了板的平面（沿著Z軸的方向）。

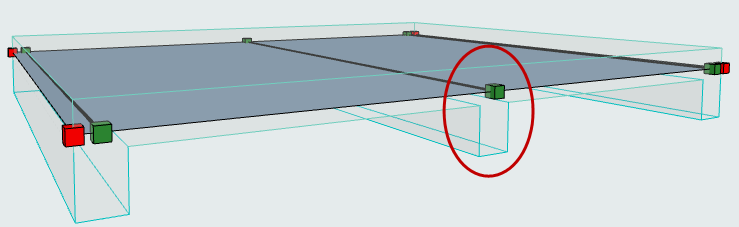

但是樑還有一個軸（中心樑）是保持在原位的。看起來這是一個錯誤。

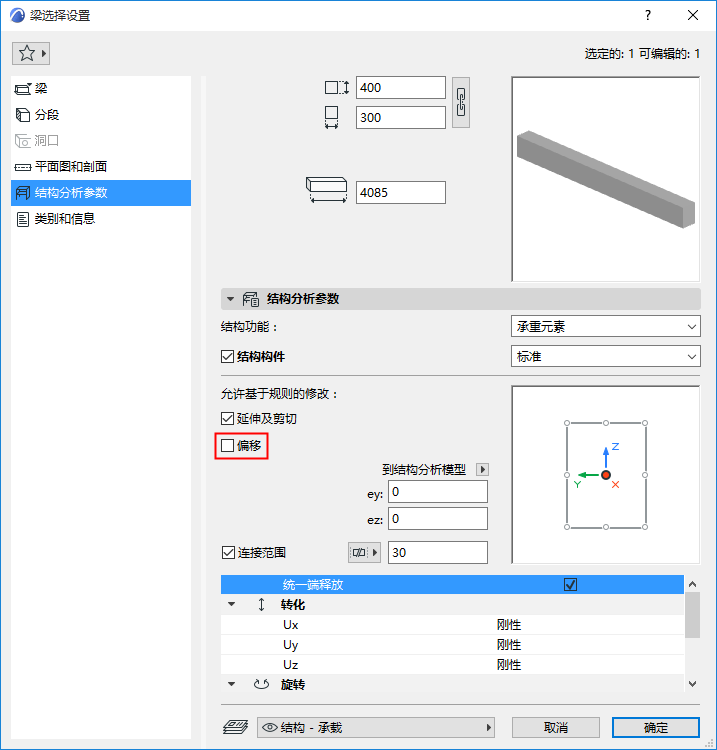

選擇中心樑並檢查其設定。此處，樑很明顯沒有參與到偏移規則，因為在元素層面的偏移設定（位於樑設定—結構分析參數面板）並未被勾選。



請通過以下步驟解決此問題：

  • 請勾選樑設定中的偏移複選框。
  • 點擊確定關閉設定對話框。

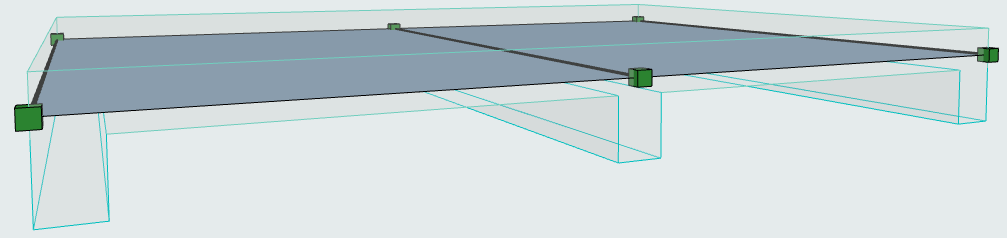

現在模型就會自動應用所定義的生成規則啦。現在樑的軸就會根據規則偏移了：



當前規則沿著Z軸方向將樑偏移到板。此模型的結構被認為是正確的。

您也許更傾向以下選項：樑的軸被偏移到板的邊緣。

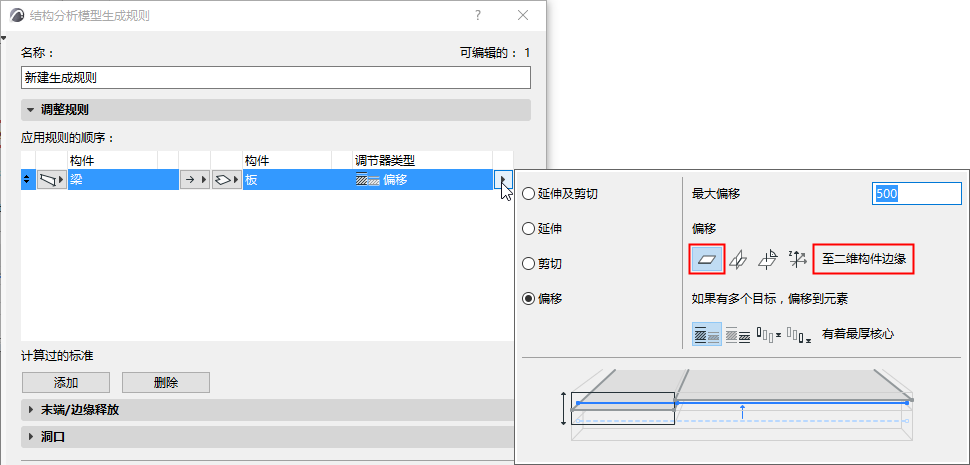

在生成規則中調整此選項：



點擊確認應用該規則。

此時，兩個邊緣樑的軸被偏移到板平面的邊緣（而不是如上例那樣在豎直向上的方向，上例中的“全局Z軸偏移”複選框被選中）。



如果元素可以被偏移到多個目標元素，則請明確定義一個目標。

預覽圖形有助於您理解每個選項：

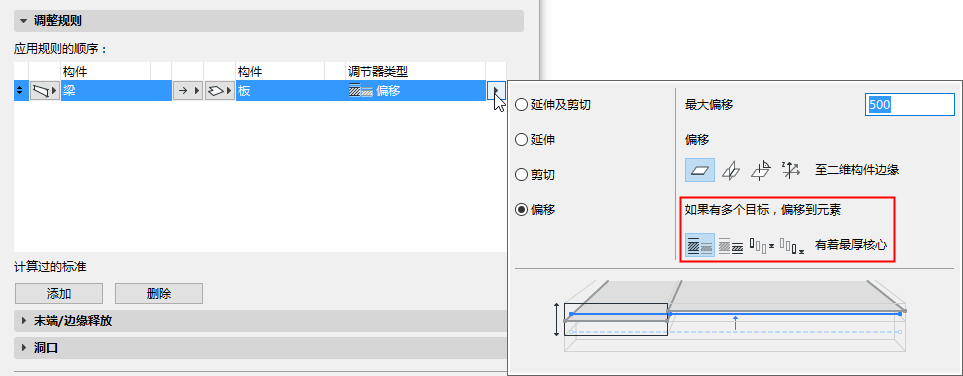

參見有多個目標構件時的偏移選項。
