連接範圍（拉伸中心以實現連接）

樑柱該選項將1D構件的中心長度沿其軸線虛擬拉伸。

虛擬拉伸中心的目的是使柱/樑的中心與其他元素連接。這樣以來，調整規則（要求中心連接）就可以生效了。

對於一些在末端處包含中心間隙（例如，為了給保溫層和其他細節留出空間）的預製元素是很有用的。連接範圍即虛擬拉伸核心去填充這些間隙。

重要須知:

• 元素中心的長度只是虛擬拉伸：即不會對物理模型的元素產生任何影響，也不會拉伸1D構件。
• 在結構分析模型上運行模型檢查時，額外的連接範圍也被包含在其中。若連接範圍允許結構連接，則模型檢查會將各元素視作在結構分析模型中連續的元素。
• 僅當在柱或樑設定中也勾選了“拉伸和剪切”和/或“偏移”複選框時，才可以向元素添加額外的“連接範圍”。

在樑或柱的設定中：

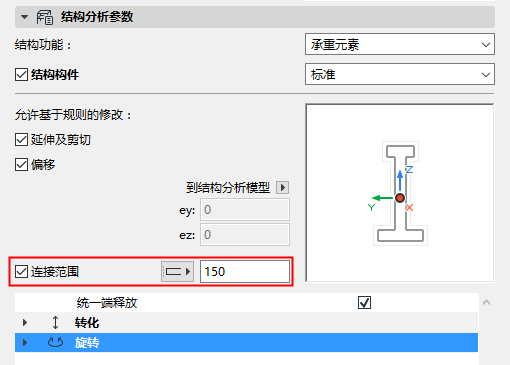

1. 勾選“連接範圍”選項。
2. 輸入拉伸的長度。

   該值必須至少等於要連接的元素的核心之間的最短距離。

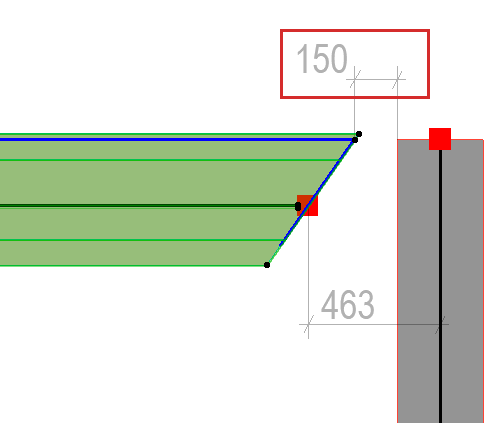

   在此示例中，我們要延伸的樑連接範圍必須至少為150。

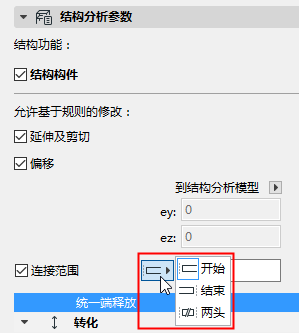

3. 選擇“起始端”，“終止端”或者“兩端”以定義拉伸哪邊的末端。“兩端”選項會添加拉伸長度至起止兩端。

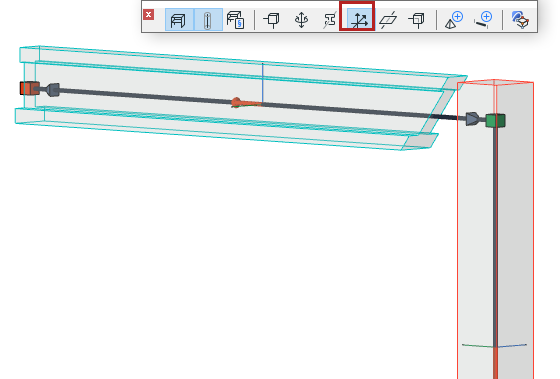

   註： 要查看起始或終止端，開啟“顯示本地座標系”即可查看元素的方向箭頭。





在調整規則中：

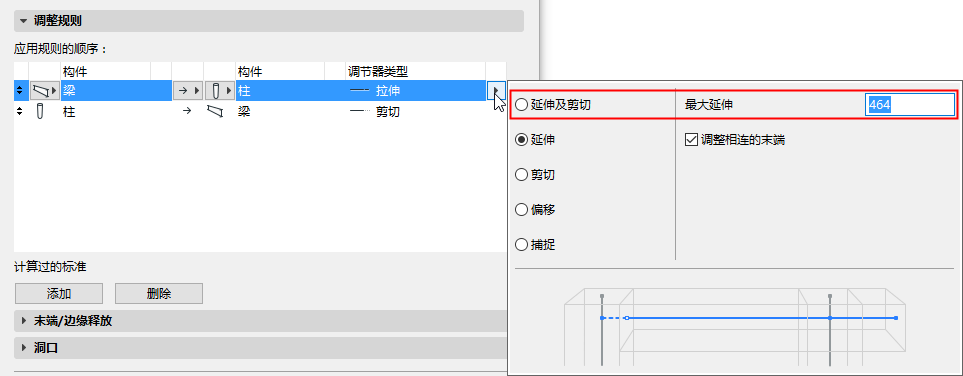

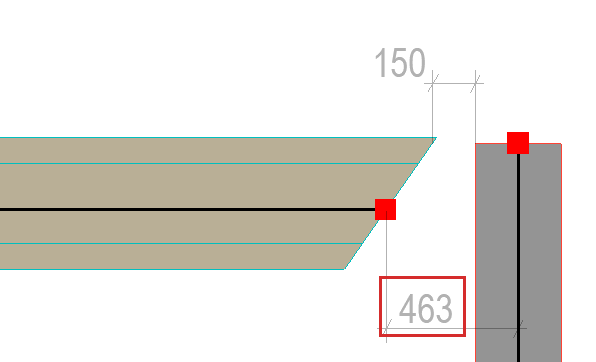

允許的最大拉伸長度必須超過要連接的結構軸之間的距離。此“最大拉伸”值將應用於“連接範圍”的任一端或兩端。

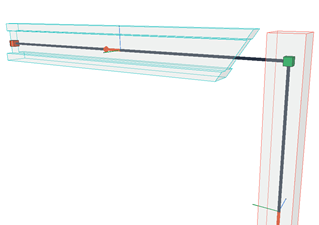

樑的“連接範圍”設定可讓“拉伸調整器”可以按照需要工作，並且連接1D構件。
