1D構件（樑柱）

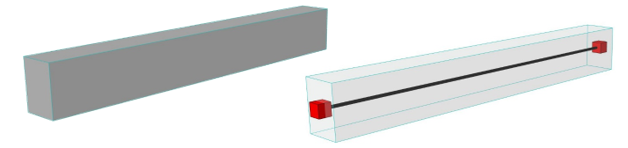

在結構分析模型中樑柱為1D構件。他們有2個節點（起點和終點）以及連接兩點的1條軸線。

1D構件在預設情況下於元素中心（或中心組件）的重力中心生成。

分析結構構件不會拉伸到物理實體之外，除非被調整過。

哪些柱樑是結構分析模型的1D構件？

滿足以下條件的樑柱會在結構分析模型中生成一個1D構件：

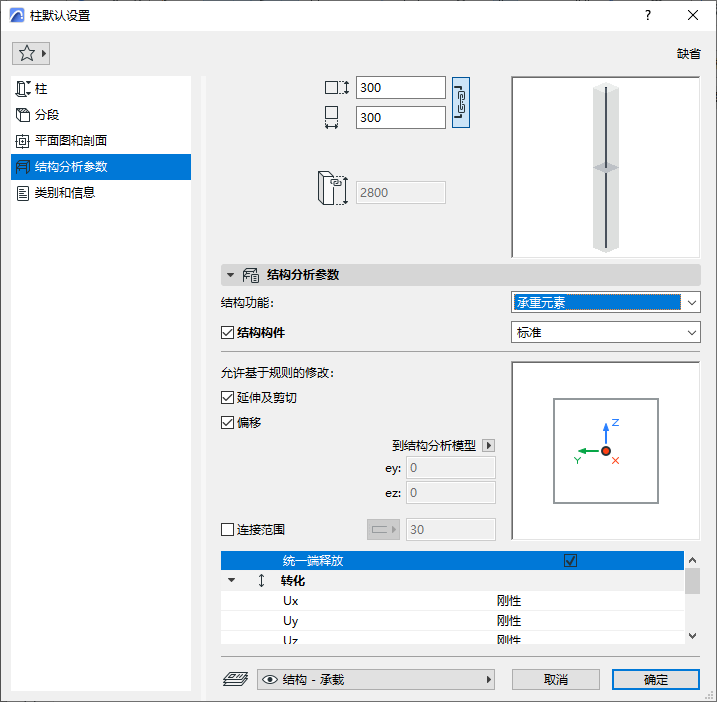

使用樑或柱設定的結構分析參數面板。

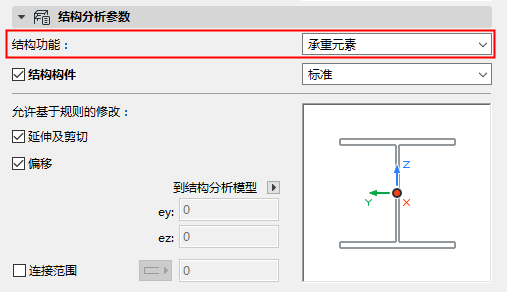

設定結構功能為承重。

此控制鍵和“分類和屬性”面板中的結構功能控制鍵相同，具有同樣的值。

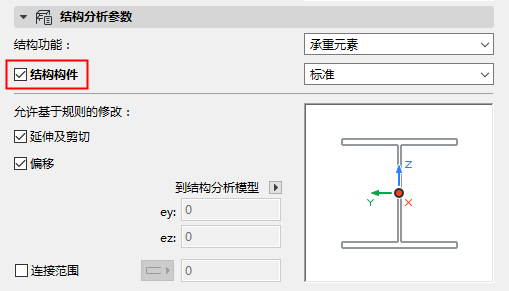

在預設下，不鉤選這個複選框：將此元素作為1D構件包含在結構分析模型中。

如果該元素不應被包括在結構分析模型中則應取消勾選。

注意:

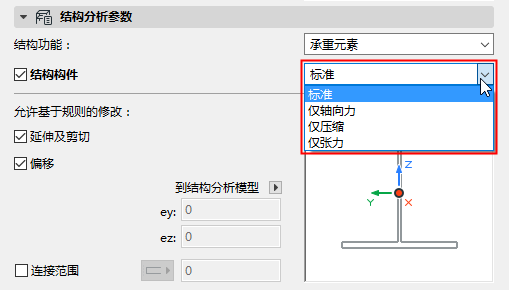

該結構行為設定定義了基於有限元素方法（FEM）的結構分析專案中構件的行為：尤其是該元素設計承受哪種類型的力。

選擇如何定義構件的結構行為：

可用的定義是固定的，無法自定義。

結構行為設定不會影響物理模型。

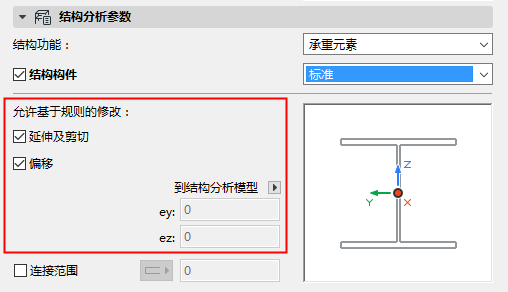

勾選這些複選框以應用在結構分析模型生成規則對話框中定義的相應的調整規則。

預設情況下，拉伸和縮短以及偏移複選框已被勾選：在生成規則對話框中定義的拉伸、縮短和偏移調整會影響到這個1D構件元素。

如果一個調整規則使用“捕捉"調節器，則只有當兩個複選框均被選中時才會應用到該元素。

如要免除該1D構件受到自動調整規則的影響，則取消勾選該複選框。相應的調整規則就不會應用到此元素。

如有需要，您可以為此元素設定一個自定義的偏移值（見下文）。

如果偏移複選框未被選中：

通過幾何圖形或輸入值的方式重新定義元素的偏心率。

樑柱該選項將1D構件的中心長度沿其軸線虛擬拉伸。

虛擬拉伸的目的在於，使柱或樑的中心與其他元素連接，即便這一中心連接不存在。虛擬連接後，調整規則（需要中心連接）便能生效了。
