SAF導出中的樑/柱截面

一些柱或樑元素可以使用多個橫截面和/或數個建築材料：

• 多重分段樑或柱
• 錐形樑或柱
• 單個複雜截面，每個末端都有一個不同的截面修飾器

這樣的柱或樑在結構分析模型中生成單個1D構件。然而，處理導出到SAF的橫截面有以下兩種方法：使用單一的替換截面，或導出所有的橫截面。

1. 轉到樑或柱設定的結構分析參數面板。

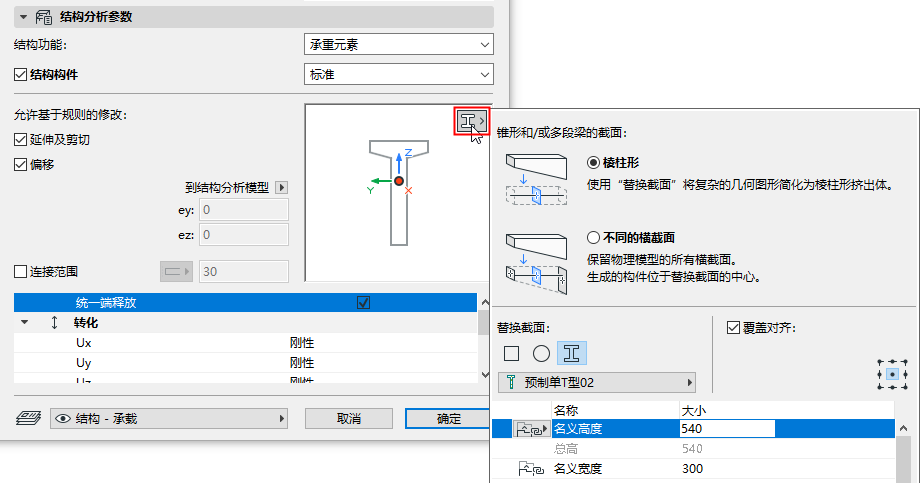

2. 如果該元素具有多個橫截面：那麼替換截面的彈出小窗會出現在預覽視窗中。





3. 選擇如何導出橫截面截面：
   • 稜柱形：導出單個替換截面來代表1D構件的橫截面。(建議用於方案設計的早期階段計算)
   • 不同的橫截面：導出1D元素的所有橫截面，保留物理模型的所有細節。(建議在需要精確計算的專案階段使用）。

   圖 1. Archicad中的初始物理模型
   稜柱形（使用單一替換截面導出）	分析軟體中的稜柱形導出
   圖 2. 不同的橫截面（導出所有橫截面）。	分析軟體中的不同橫截面

4. 為“替換截面”核心選擇一個結構：矩形，圓形，或複雜截面

   複雜截面結構:

   • 選擇一個截面並設定可編輯的參數（如果有的話）。該列表包括：
     • 可用於柱或樑的截面（如適用）
     • 至少包含一個核心組件的截面

       矩形或圓形結構：

   • 選擇建築材料和標註

覆蓋替換截面的對齊

包含稜柱形選項。

預設情況下，替換截面的原點插入在構件的參考線中。

圖 3. 替換截面的預設位置

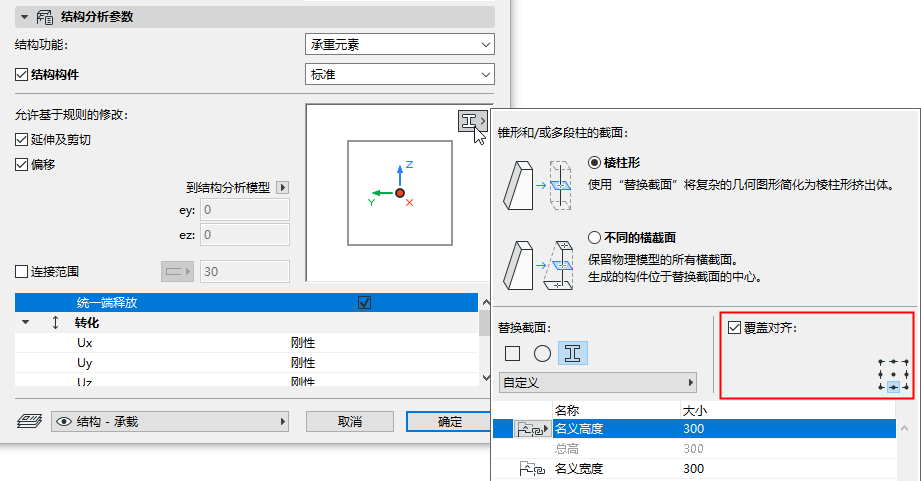

如果需要，請重新調整“截面原點”以更好地反映建築結構模型。勾選覆蓋對齊複選框，然後重新選擇一個定位點：

圖 4. 覆蓋替換截面的位置

顯示承重中心截面

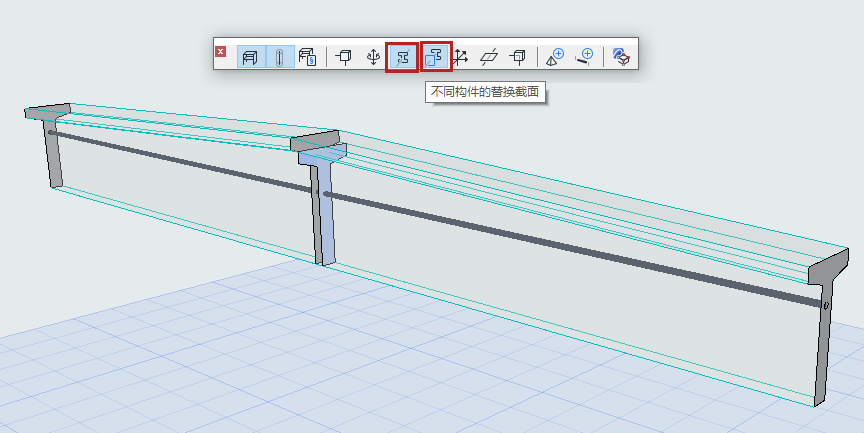

開啟此選項（在結構分析模型工具欄中）。

不同橫截面的替換截面：1D構件的位置

對於不同的橫截面，替換截面僅用於定位在中心生成1D構件。如要查看這個替換截面，請開啟切換鍵。

(顯示截面的切換開關也必須開啟)。

使用這個顯示選項，可以瞭解1D構件在不同橫截面上的位置情況。
