使用外部數據庫轉換未映射的截面

輸出的Archicad截面和輸入的一維SAF截面根據截面映射面板（分別是導出和導入面板）中的定義來映射的。

對於那些在“截面映射”列表中未按名稱映射的物件：可基於預設數據庫來啟動自動映射。相較於手動輸入而言，該方法能夠節省大量時間和精力。

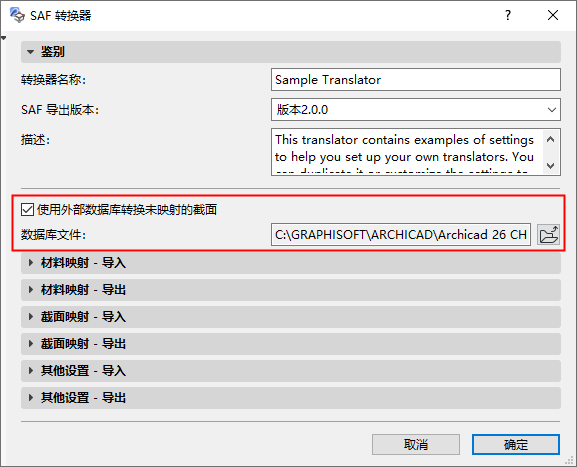

在SAF轉換器的標識面板中啟動該複選框。



若複選框為啟用，則截面映射將參考一個預定義列表（名為"ExternalDB"的Excel檔案），以映射所有未在截面映射面板中按名稱映射的、導入的製造橫截面。

註： 對於沒有對應Archicad截面的導入的SAF橫截面，一個新的截面會根據標準鋼截面數據庫自動建立。參見使用標準鋼柱或樑截面。

外部數據庫檔案的位置和編輯（製造的SAF橫截面）

“ExternalDB” Excel檔案預設位於Archicad的安裝檔案夾中。

此外，還可以在下載網站上查看可以用於此目的的預定義數據庫檔案。((見 下載針對結構應用而優化的SAF數據檔案 。)

您可自行建立、儲存數據庫檔案，並瀏覽使用您的自定義檔案。須使用由單張表組成的Excel檔案，其中包含兩列內容，且列名與提供的預設檔案中的名稱相同。

重要：  可複製及編輯Archicad模版中的預設ExternalDB檔案，但請勿重命名或移動它！

映射規則的優先級

Archicad截面和製造的SAF橫截面的映射規則按以下順序應用：

  1. 基於截面映射面板中的列表來按名稱映射
  2. 外部數據庫（需要勾選“使用外部數據庫”框）。
  3. “其他截面”設定該定義涵蓋了所有未在步驟1和2映射的Archicad截面。
